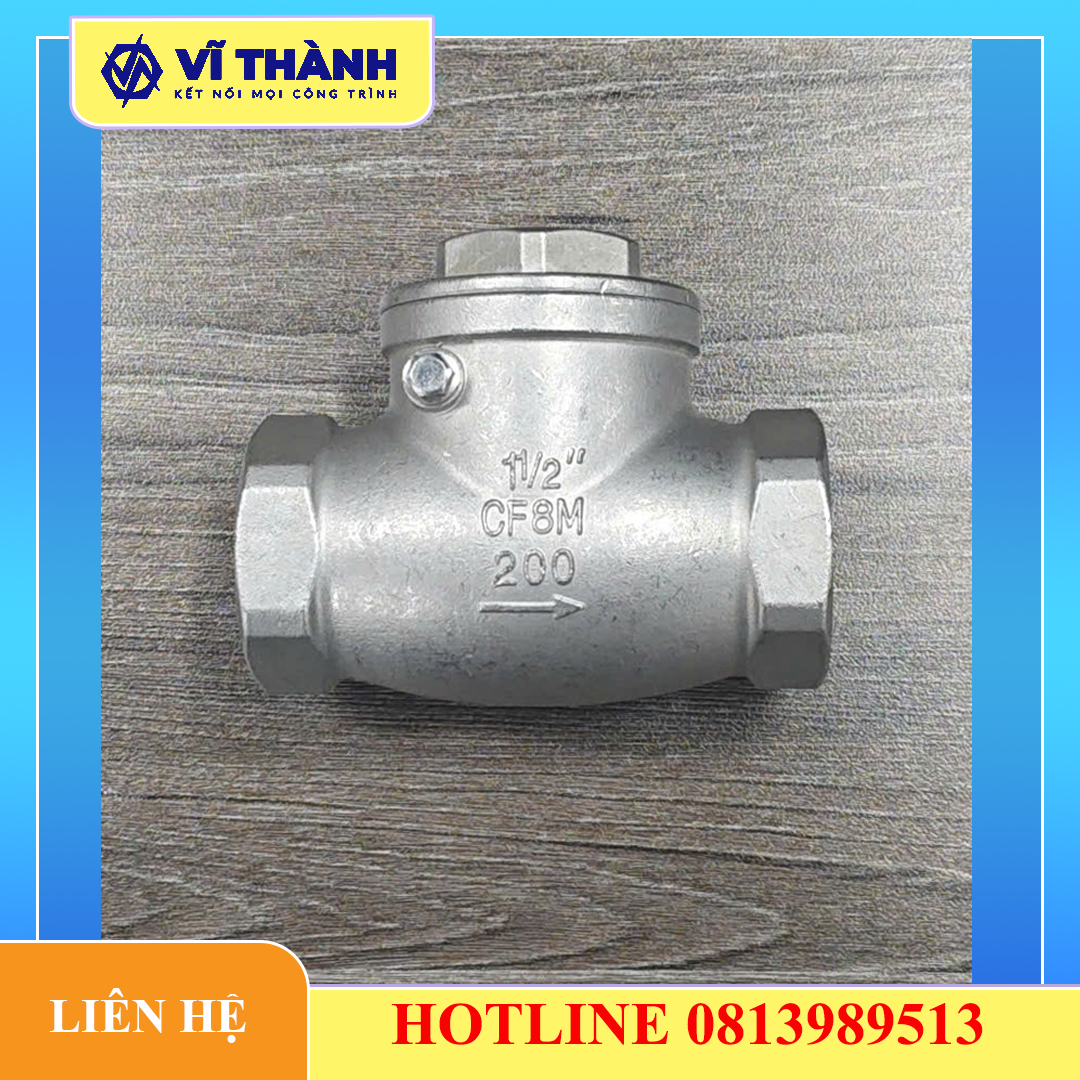

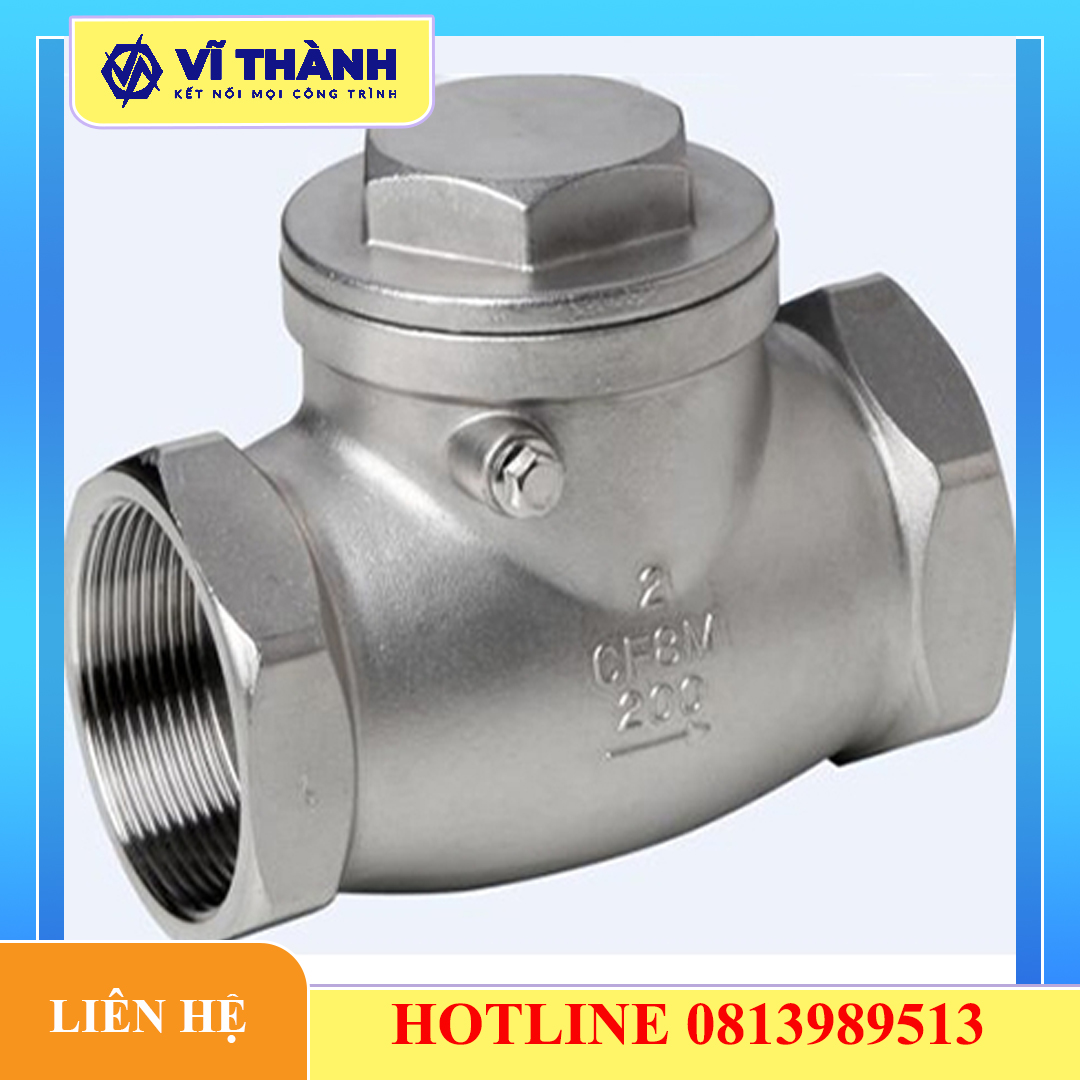

Van một chiều lá lật 304 – Tiêu Chuẩn INOX VĨ THÀNH

**Van Một Chiều Lá Lật** (Swing Check Valve) là loại van công nghiệp phổ biến nhất được sử dụng để **ngăn chặn dòng chảy ngược** của lưu chất trong đường ống. Cơ chế hoạt động đơn giản, dựa trên sự quay (lật) của một lá đĩa quanh một trục cố định, giúp van lá lật trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu **lưu lượng lớn** và **tổn thất áp suất thấp**.

Dù được chế tạo từ **Gang, Đồng** hay **Inox**, van lá lật luôn là thành phần thiết yếu trong các trạm bơm, hệ thống cấp thoát nước, và các đường ống vận chuyển chất lỏng quy mô lớn. Bài viết này của **Inox Vi Thanh** sẽ đi sâu vào cấu tạo, ưu điểm và ứng dụng thực tế của van một chiều lá lật.

1. Cấu Tạo Đơn Giản và Nguyên Lý van một chiều Lá Lật

Van lá lật có cấu tạo cơ học trực quan, cho phép hoạt động tự động mà không cần can thiệp bên ngoài.

1.1. Các Bộ Phận Cấu Thành

• **Thân Van (Body):** Thường được đúc từ Gang, **Inox 304, Inox 316** hoặc Đồng. Thân van có thể là kiểu **nối Ren** (kích thước nhỏ) hoặc **Mặt Bích** (kích thước lớn).
• **Lá Lật/Đĩa Van (Disc):** Là bộ phận làm kín, có hình tròn hoặc hình chữ nhật, được gắn vào một trục xoay (Hinge Pin). Khi van mở, đĩa này lật ra khỏi đường đi của dòng chảy.
• **Trục Bản Lề (Hinge Pin):** Trục cố định cho phép lá lật xoay quanh một góc, thường là $80^\circ$ đến $90^\circ$ so với bệ van.
• **Bệ Van (Seat):** Là bề mặt làm kín nơi lá lật tiếp xúc khi van đóng.

1.2. Nguyên Lý Hoạt Động Tự Động

Van lá lật hoạt động hoàn toàn bằng năng lượng của dòng chảy:

1. **Trạng Thái Mở:** Khi áp suất dòng chảy thuận tác động, lá lật sẽ bị **đẩy ra khỏi bệ van** và xoay mở hoàn toàn (hoặc gần hoàn toàn) theo chiều dòng chảy.
2. **Trạng Thái Đóng:** Khi dòng chảy dừng lại hoặc bắt đầu đảo chiều (chảy ngược), lá lật sẽ **rơi xuống** bệ van dưới tác dụng của trọng lực và áp lực ngược, ngăn chặn lưu chất đi ngược trở lại.

Sự đơn giản trong nguyên lý giúp van lá lật cực kỳ đáng tin cậy trong hầu hết các ứng dụng vận chuyển chất lỏng.

2. Ưu – nhược điểm của van một chiều lá lật

Van một chiều lá lật được ưa chuộng nhờ khả năng xử lý lưu lượng lớn hiệu quả.

2.1. Ưu Điểm Chính

• **Tổn Thất Áp Suất Thấp Nhất:** Khi lá lật mở hoàn toàn, nó hầu như không cản trở dòng chảy, giúp tổn thất áp suất (Pressure Drop) gần như bằng không. Điều này rất quan trọng đối với các hệ thống đường ống dài và bơm công suất lớn.
• **Phù Hợp Với Chất Lỏng Bẩn:** Do có đường dẫn thẳng và không có bộ phận dẫn hướng phức tạp như van cối, van lá lật có khả năng xử lý tốt chất lỏng có chứa **cặn bẩn, hạt rắn hoặc bùn**.
• **Lưu Lượng Đầy Đủ (Full Flow):** Thường được thiết kế với đường kính bên trong lớn, đảm bảo lưu lượng tối đa đi qua van.
• **Độ Bền Vật Liệu:** Dễ dàng chế tạo bằng nhiều loại vật liệu khác nhau như **Gang dẻo, Inox 304/316** để phù hợp với từng môi trường.

2.2. Nhược Điểm Lớn (Rủi Ro Búa Nước)

Nhược điểm lớn nhất của van lá lật là nguy cơ **Búa Nước (Water Hammer)**:

• Khi dòng chảy dừng đột ngột, lá lật cần một khoảng thời gian để rơi và đóng. Trong thời gian này, dòng chảy ngược mạnh có thể va đập lá lật vào bệ van hoặc ngược lại, gây ra tiếng ồn lớn, rung động và làm hỏng đường ống (Water Hammer).
• Van lá lật cần được lắp đặt trên đường ống ngang hoặc nghiêng nhẹ để lá lật có thể đóng bằng trọng lực.

Tham khảo thêm các tiêu chuẩn kết nối mặt bích tại trang web của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO).

3. Ứng Dụng Thực Tế và Tiêu Chuẩn Vật Liệu của van một chiều lá lật

Van một chiều lá lật là thiết bị cơ bản và thiết yếu trong hạ tầng công nghiệp và dân dụng.

3.1. Phạm Vi Ứng Dụng Phổ Biến

• **Hệ Thống Bơm Quy Mô Lớn:** Lắp đặt ngay sau máy bơm để bảo vệ bơm khỏi áp suất ngược của cột nước.
• **Hệ Thống Cấp Thoát Nước và Xử Lý Nước Thải:** Khả năng xử lý chất lỏng chứa cặn bẩn rất tốt.
• **Hệ Thống HVAC:** Đường ống nước lạnh và hệ thống tuần hoàn.
• **Công Nghiệp Dầu Khí (Thân Gang/Thép WCB):** Ứng dụng trong đường ống vận chuyển dầu và chất lỏng không ăn mòn.

3.2. Lựa Chọn Vật Liệu Theo Môi Trường

Việc chọn vật liệu van lá lật phụ thuộc vào áp suất và tính chất lưu chất:

Đối với các môi trường ăn mòn cao, **Inox 316 (CF8M)** là lựa chọn bắt buộc. Bạn có thể tìm hiểu thêm về đặc tính của Inox tại chuyên mục vật liệu Inox của Inox Vi Thanh.

4. Lắp Đặt và Bảo Trì Đúng Cách của van một chiều lá lật

Lắp đặt van một chiều lá lật đòi hỏi sự chú ý đến hướng dòng chảy và vị trí của bản lề.

4.1. Nguyên Tắc Lắp Đặt Quan Trọng

1. **Hướng Dòng Chảy:** Van phải được lắp theo đúng hướng mũi tên. Lắp ngược van sẽ đóng vĩnh viễn.
2. **Lắp Đặt Ngang:** **Rất quan trọng**, van lá lật thường phải lắp trên đường ống nằm ngang, với **trục bản lề nằm ngang** (hoặc hướng lên trên) để đảm bảo lá lật có thể rơi xuống và đóng kín bằng trọng lực.
3. **Không Gian Mở:** Đối với các van lớn, cần đảm bảo có đủ không gian để lá lật mở hoàn toàn mà không bị cản trở.
4. **Kết Nối:** Đối với van mặt bích, cần siết bu lông đều và chắc chắn theo đúng tiêu chuẩn mặt bích (DIN/ANSI/JIS).

4.2. Khắc Phục Búa Nước (Optional)

Để giảm thiểu rủi ro búa nước, có thể sử dụng các biến thể hoặc giải pháp bổ sung:

• **Van Lá Lật Có Bộ Giảm Chấn (Damper/Dashpot):** Giảm tốc độ đóng của lá lật, nhưng vẫn đảm bảo nó đóng kín trước khi dòng chảy ngược đạt tốc độ cao nhất.
• **Sử Dụng Van Bù Trừ:** Kết hợp với van loại khác (như van chân) để kiểm soát tốc độ dòng chảy ngược tốt hơn.

Tìm hiểu thêm về quy trình bảo dưỡng và xử lý sự cố van công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Van Lá Lật: Hiệu Suất và Lưu Lượng của van một chiều lá lật

Van Một Chiều Lá Lật là một lựa chọn tuyệt vời cho các hệ thống đường ống lớn, nơi cần **tổn thất áp suất thấp tối đa** và khả năng xử lý các chất lỏng có cặn bẩn. Với thiết kế đơn giản, đáng tin cậy và khả năng vận chuyển lưu lượng đầy đủ, van lá lật là thiết bị bảo vệ cốt lõi cho mọi trạm bơm và hệ thống phân phối chất lỏng.
