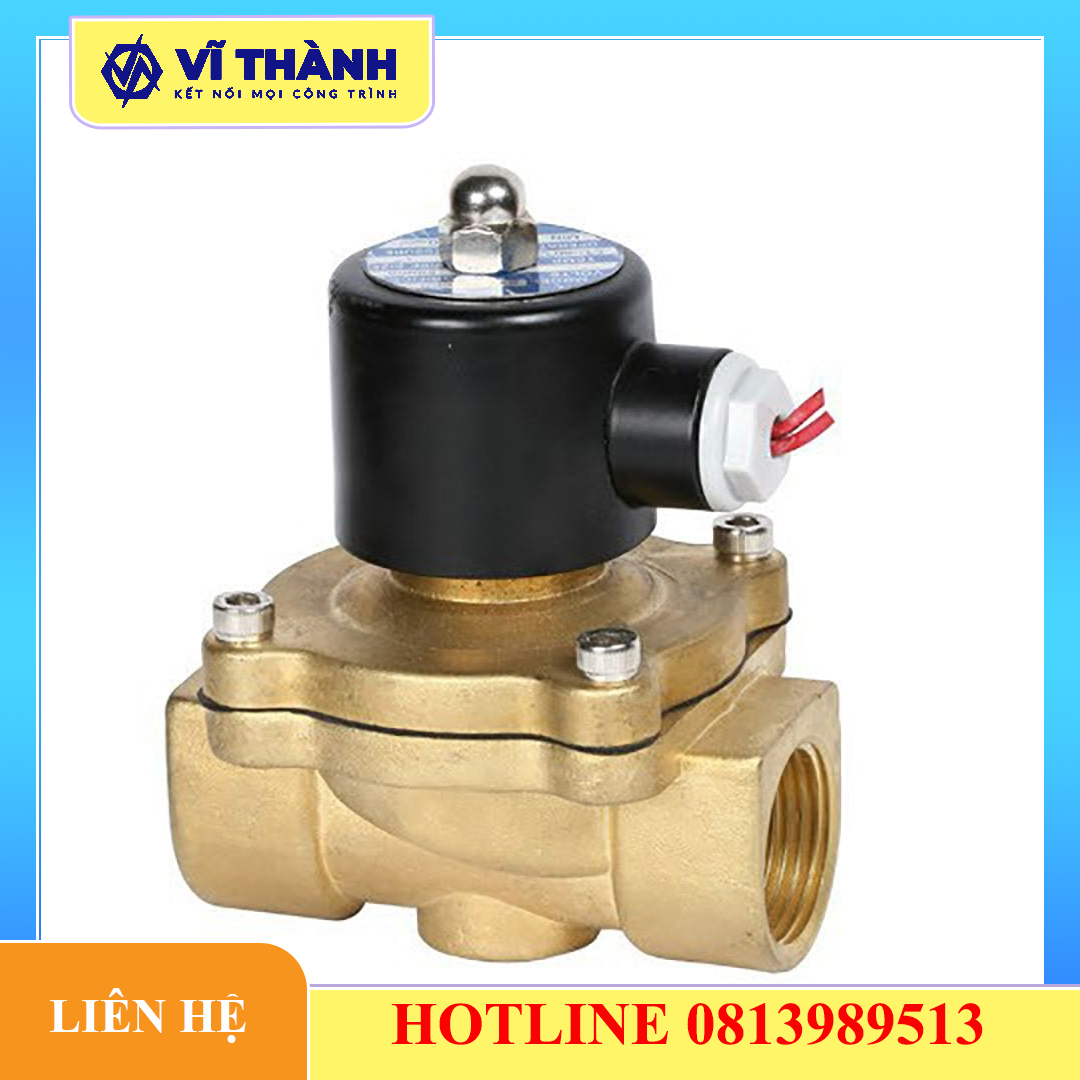

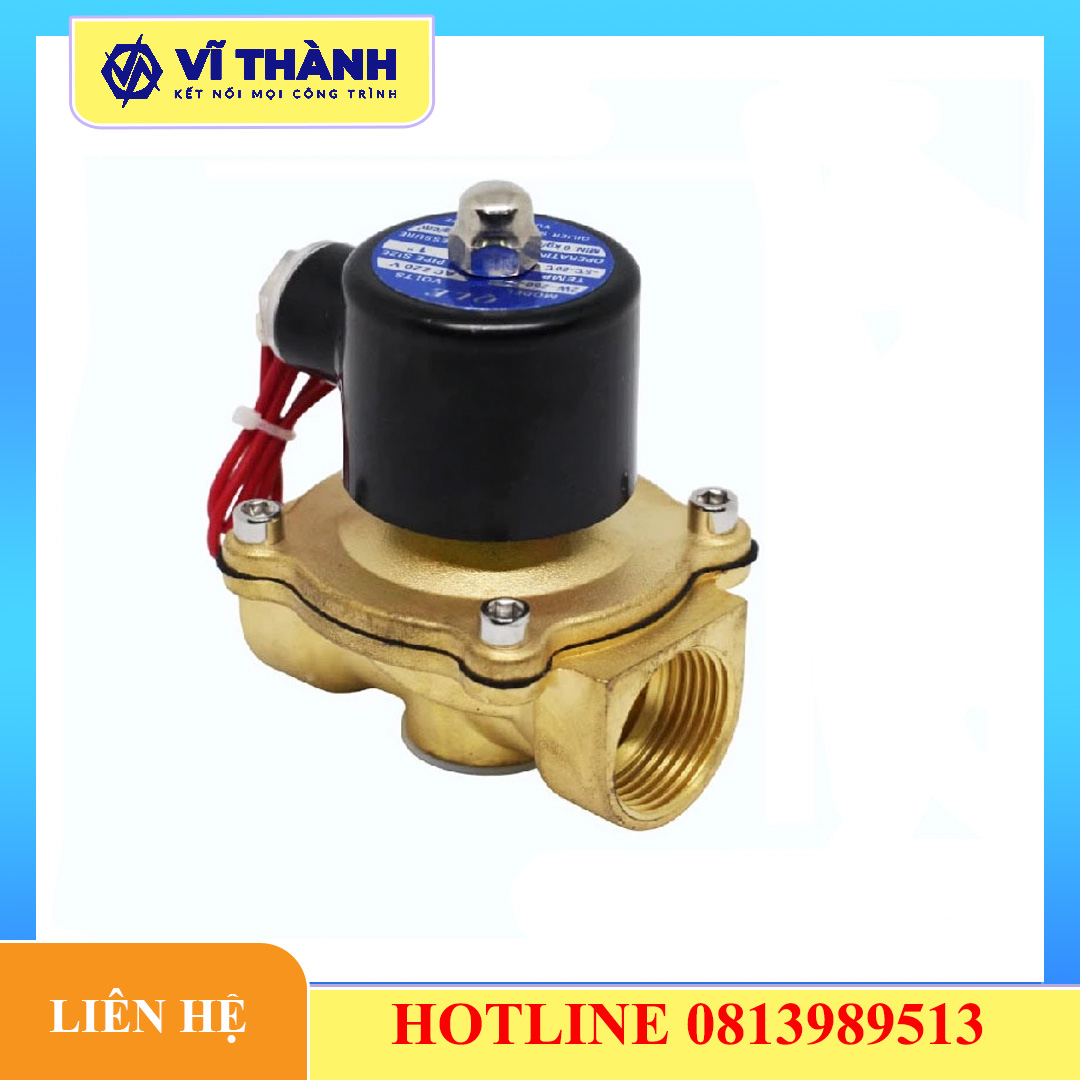

Van điện từ đồng DN50 – Tiêu Chuẩn INOX VĨ THÀNH

**Van Điện Từ Đồng** là thiết bị điều khiển tự động phổ biến nhất trong các hệ thống dân dụng và công nghiệp quy mô nhỏ, trung bình. Được chế tạo từ **Đồng Thau (Brass)**, van có khả năng chống ăn mòn tốt với nước sạch, nước sinh hoạt và khí nén, đồng thời cung cấp tốc độ đóng mở gần như tức thời nhờ sử dụng năng lượng điện để kích hoạt.

Nhờ cấu tạo nhỏ gọn, độ bền cao và khả năng tích hợp dễ dàng vào các mạch điện điều khiển (PLC, Rơ-le), van điện từ đồng là lựa chọn kinh tế và hiệu quả cho các ứng dụng yêu cầu chuyển đổi trạng thái **On/Off** nhanh chóng. **Inox Vi Thanh** sẽ phân tích chi tiết cấu tạo, nguyên lý làm việc và những ưu điểm vượt trội của dòng van này.

1. Cấu Tạo và Nguyên Lý Hoạt Động Của Van Điện Từ

Van điện từ đồng hoạt động dựa trên nguyên lý điện từ để mở hoặc đóng cửa van.

1.1. Các Bộ Phận Cấu Thành

• **Thân Van (Body):** Làm từ **Đồng Thau (Brass)**, có độ bền cơ học tốt và chịu được áp suất trung bình. Thân van có hai cổng kết nối (ren trong) và buồng chứa piston hoặc màng ngăn.
• **Cuộn Coil (Solenoid Coil):** Là cuộn dây đồng được quấn quanh lõi từ. Đây là bộ phận nhận năng lượng điện ($220V$, $24V$ hoặc $12V$) và tạo ra từ trường khi có dòng điện chạy qua.
• **Lõi Từ (Plunger/Piston):** Nằm trong buồng kín. Khi cuộn coil được cấp điện, lõi từ bị hút lên hoặc đẩy xuống, từ đó mở hoặc đóng cửa van.
• **Màng Ngăn/Gioăng Đệm (Diaphragm/Seal):** Thường làm từ NBR, EPDM hoặc Viton, có chức năng làm kín dòng chảy.

1.2. Phân Loại Theo Cơ Chế Hoạt Động

Van điện từ được chia thành hai loại chính dựa trên cơ chế hoạt động:

1. **Tác Động Trực Tiếp (Direct Acting):** Lực từ trường trực tiếp nâng lõi từ để mở van. Loại này đóng mở nhanh và phù hợp với các đường ống nhỏ (DN8-DN15) hoặc các ứng dụng áp suất thấp.
2. **Tác Động Gián Tiếp (Pilot Operated/Servo):** Sử dụng áp lực của chính lưu chất để hỗ trợ đóng mở. Lực từ trường chỉ cần nhỏ, dùng để mở một van phụ (pilot valve) nhỏ, từ đó giải phóng áp lực trên màng ngăn chính, giúp van mở ra. Loại này phổ biến cho van cỡ lớn và áp suất cao hơn.

Tìm hiểu thêm về các tiêu chuẩn vật liệu đồng thau trong công nghiệp tại chuyên mục vật liệu kim loại của Inox Vi Thanh.

2. Ưu Điểm Nổi Bật Của Van Điện Từ Đồng

Van điện từ đồng được ưa chuộng nhờ sự cân bằng giữa hiệu suất và chi phí.

2.1. Tốc Độ Đóng Mở Tức Thời

• **Phản Ứng Cực Nhanh:** Thời gian đóng/mở của van điện từ chỉ tính bằng mili giây (milliseconds), lý tưởng cho các ứng dụng cần chuyển trạng thái nhanh chóng, chính xác, như hệ thống định lượng (Dosing System) hoặc hệ thống tưới tiêu tự động.
• **Điều Khiển Từ Xa:** Cho phép kiểm soát dòng chảy hoàn toàn bằng tín hiệu điện từ trung tâm điều khiển (Control Room), không cần can thiệp vật lý.

2.2. Tính Kinh Tế và Ứng Dụng Rộng Rãi

• **Giá Thành Hợp Lý:** So với các van tự động hóa khác (khí nén, điện), van điện từ đồng có giá thành thấp hơn, đặc biệt ở các kích thước nhỏ và vừa.
• **Kích Thước Gọn:** Thiết kế rất nhỏ gọn, dễ dàng lắp đặt trong không gian hẹp và các đường ống ren.

2.3. Độ Bền với Nước và Khí

Vật liệu đồng thau có tính chất cơ học tốt, chịu được áp suất trung bình và ít bị ăn mòn trong môi trường trung tính:

• **Chống Rỉ Sét:** Hoàn toàn không bị rỉ sét như thép carbon, rất phù hợp cho nước máy, nước sinh hoạt và khí nén khô.
• **Độ Bền Cao:** Độ bền của thân đồng thau đảm bảo tuổi thọ dài lâu cho các ứng dụng dân dụng và công nghiệp nhẹ.

Tham khảo các tiêu chuẩn lắp đặt van tự động từ Hiệp hội Dầu khí Hoa Kỳ (API).

3. Lựa Chọn Điện Áp và Ứng Dụng Thực Tế

Lựa chọn điện áp cuộn coil là yếu tố then chốt, quyết định tính an toàn và khả năng tích hợp.

3.1. Phân Loại Theo Điện Áp Cuộn Coil

• **Van Điện Từ $220V$ (AC):** Phổ biến nhất, sử dụng trực tiếp nguồn điện lưới. Thích hợp cho các hệ thống công nghiệp và nhà xưởng.
• **Van Điện Từ $24V$ (AC/DC):** Được ưu tiên trong các hệ thống yêu cầu độ **an toàn điện cao** (ví dụ: tưới tiêu ngoài trời, phòng cháy chữa cháy, hệ thống điều khiển PLC). Điện áp thấp giúp giảm thiểu nguy cơ giật điện.
• **Van Điện Từ $12V$ (DC):** Thường dùng trong các hệ thống sử dụng năng lượng mặt trời (Solar) hoặc nguồn pin dự phòng, cần tính di động và tiết kiệm điện năng.

3.2. Ứng Dụng Cốt Lõi

• **Hệ Thống Tưới Tiêu Tự Động:** Điều khiển dòng nước theo lịch trình, thường dùng loại $24V$ AC/DC.
• **Máy Nén Khí và Thiết Bị Khí Nén:** Điều khiển van xả, van an toàn hoặc van phân phối khí.
• **Hệ Thống Nước Nóng/Hơi Nóng Nhỏ:** (Cần chọn gioăng PTFE hoặc Viton) Điều khiển dòng hơi nước nhỏ trong các thiết bị công nghiệp.
• **Máy Giặt Công Nghiệp và Máy Bán Hàng Tự Động:** Điều khiển dòng nước cấp, chính xác và nhanh chóng.

Tìm hiểu thêm về các loại van tự động hóa khác tại chuyên mục van tự động của Inox Vi Thanh.

4. Thông Số Kỹ Thuật và Tiêu Chuẩn Lắp Đặt

Để đảm bảo van hoạt động ổn định, cần chú ý đến áp suất làm việc và vật liệu gioăng.

4.1. Thông Số Kỹ Thuật Chủ Đạo

4.2. Lưu Ý Quan Trọng Khi Lắp Đặt

• **Chiều Dòng Chảy:** Van điện từ phải được lắp đúng chiều mũi tên chỉ dẫn trên thân van. Lắp ngược sẽ khiến van hoạt động không ổn định hoặc bị hỏng.
• **Nhiệt Độ Cuộn Coil:** Tránh lắp van ở nơi quá nóng hoặc để cuộn coil hoạt động liên tục trong thời gian dài (trừ các loại coil chịu nhiệt đặc biệt), vì điều này có thể làm cháy cuộn dây.
• **Bộ Lọc:** Nên lắp thêm bộ lọc y (Y-Strainer) hoặc lọc rác phía trước van điện từ để bảo vệ lõi từ và màng ngăn khỏi cặn bẩn, tăng tuổi thọ.

Tìm hiểu thêm về quy trình bảo dưỡng và xử lý sự cố van công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Van Điện Từ Đồng: Sự Lựa Chọn Thiết Yếu Cho Tự Động Hóa Nước và Khí

**Van Điện Từ Đồng** là thiết bị điều khiển tự động có tốc độ đóng mở nhanh nhất và hiệu quả nhất về chi phí cho các ứng dụng nước và khí nén. Dù là loại tác động trực tiếp hay gián tiếp, van điện từ đồng luôn đảm bảo độ tin cậy, giúp quá trình tự động hóa diễn ra chính xác và linh hoạt, đặc biệt quan trọng trong các hệ thống tưới tiêu, máy móc công nghiệp nhẹ và điều khiển lưu chất tức thời.
