Van Bướm Điện 24V – Tiêu Chuẩn INOX VĨ THÀNH

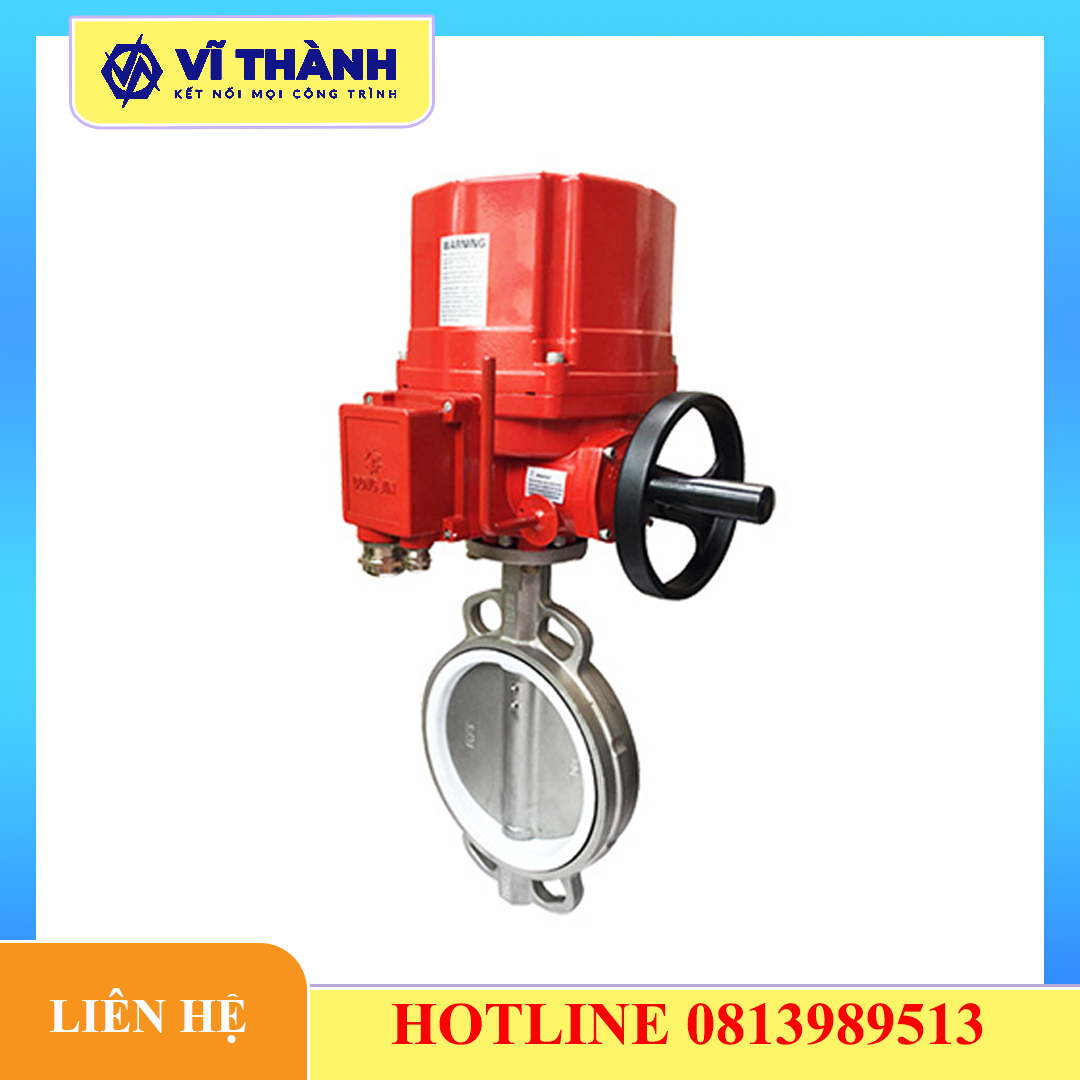

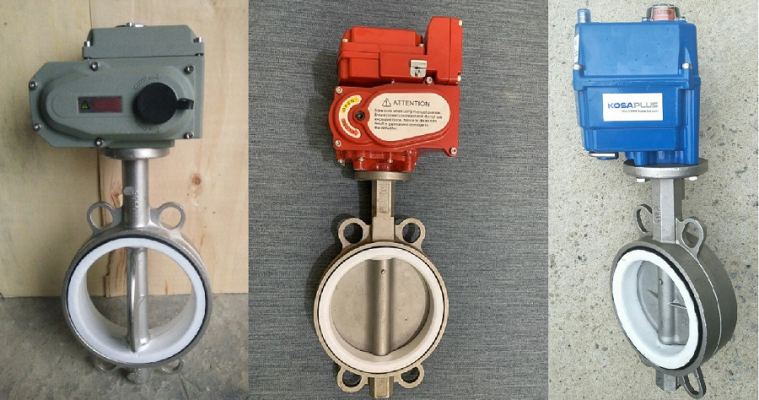

**Van Bướm Điều Khiển Điện 24V** (24V Electric Butterfly Valve) là thiết bị tự động hóa tiên tiến, kết hợp thân van bướm hiệu suất cao với bộ truyền động sử dụng điện áp thấp **24V AC hoặc DC**. Dòng van này được ưa chuộng đặc biệt trong các hệ thống đòi hỏi độ an toàn cao về điện, tích hợp dễ dàng với hệ thống điều khiển tự động (PLC, BMS) và hoạt động hiệu quả trong các môi trường nhạy cảm.

Việc sử dụng điện áp $24V$ mang lại ưu điểm vượt trội về **an toàn chống giật, chống cháy nổ** và **tiết kiệm điện năng**. Van bướm điện 24V là giải pháp lý tưởng cho các ngành công nghiệp xử lý nước, HVAC và chế biến thực phẩm. **Inox Vi Thanh** sẽ phân tích chi tiết cấu tạo, ưu điểm cốt lõi và ứng dụng chuyên biệt của dòng van này.

1. Cấu Tạo và Cơ Chế Vận Hành Điện Áp Thấp

Van bướm điện 24V bao gồm hai thành phần chính: thân van bướm và bộ truyền động điện áp thấp.

1.1. Thân Van Bướm (Butterfly Valve Body)

• **Đĩa Van (Disc):** Là bộ phận chính để đóng/mở dòng chảy, xoay $90^{\circ}$ quanh trục van. Thiết kế đĩa mỏng giúp van có **tổn thất áp suất thấp**.
• **Vật Liệu Thân Van:** Đa dạng, bao gồm **Gang (Cast Iron)** (phổ thông cho nước), **Inox 304/316** (chống ăn mòn, thực phẩm) hoặc **Nhựa (PVC/UPVC)** (cho hóa chất nhẹ).
• **Kiểu Kết Nối:** Thường là **Wafer** (kẹp giữa hai mặt bích) hoặc **Lug** (có tai để bắt bu lông độc lập), phù hợp cho lắp đặt nhanh chóng trên đường ống lớn (DN50 đến DN600).

1.2. Bộ Truyền Động Điện 24V (24V Electric Actuator)

Đây là trái tim của van, biến tín hiệu điện thành chuyển động cơ học $90^{\circ}$:

1. **Điện Áp Hoạt Động:** $24V$ AC (xoay chiều) hoặc $24V$ DC (một chiều). Điện áp thấp này được cung cấp qua bộ chuyển đổi hoặc trực tiếp từ hệ thống điều khiển.
2. **Cơ Chế:** Bộ truyền động chứa động cơ điện, hệ thống bánh răng giảm tốc và các công tắc giới hạn (Limit Switches) để xác định vị trí đóng/mở.
3. **Kiểu Điều Khiển:**
   • **On/Off (Đóng/Mở):** Đơn giản nhất, dùng để ngắt hoặc cấp dòng chảy hoàn toàn.
   • **Điều Tiết Tuyến Tính (Modulating/Proportional Control):** Sử dụng tín hiệu analog ($4-20mA$ hoặc $0-10V$) để điều chỉnh góc mở của van ($0^{\circ}$ đến $90^{\circ}$) một cách chính xác.

Tìm hiểu thêm về các tiêu chuẩn thiết kế van chịu áp tại trang web của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO).

2. Ưu Điểm Độc Quyền Của Van Bướm Điện 24V

Điện áp $24V$ mang lại những lợi thế kỹ thuật và vận hành quan trọng so với các dòng $220V$ hoặc $380V$.

2.1. An Toàn Tuyệt Đối và Tiết Kiệm Năng Lượng

• **An Toàn Điện Hạ Áp:** $24V$ là điện áp an toàn, giảm thiểu tối đa nguy cơ giật điện cho người vận hành, đặc biệt quan trọng khi lắp đặt trong môi trường ẩm ướt, gần nguồn nước hoặc trong các khu vực vệ sinh công nghiệp.
• **Chống Cháy Nổ (Trong Môi Trường Nhất Định):** Van $24V$ có thể dễ dàng đạt các tiêu chuẩn chống cháy nổ thấp (Low Voltage Safety) hơn so với $220V$.
• **Tiết Kiệm Điện Năng:** Công suất tiêu thụ của bộ truyền động $24V$ thường thấp, lý tưởng cho các hệ thống hoạt động liên tục hoặc dùng nguồn năng lượng dự phòng/năng lượng mặt trời (Solar Power).

2.2. Tính Tương Thích Tối Đa Với Hệ Thống Tự Động Hóa

• **Tích Hợp PLC/BMS:** $24V$ là điện áp tiêu chuẩn trong hệ thống PLC (Programmable Logic Controller) và BMS (Building Management System), cho phép kết nối trực tiếp, đơn giản hóa việc lập trình và đi dây.
• **Phản Hồi Nhanh:** Các bộ truyền động $24V$ hiện đại thường có thời gian đóng/mở nhanh (ví dụ: $10-20$ giây cho $90^{\circ}$), đáp ứng yêu cầu tự động hóa tốc độ cao.

2.3. Hiệu Quả Dòng Chảy Cao

Van bướm có thiết kế gọn, đĩa van mỏng, cho phép dòng chảy đi qua gần như không bị cản trở khi mở hoàn toàn. Điều này dẫn đến:

• **Tổn Thất Áp Suất Rất Thấp:** Giúp tiết kiệm năng lượng cho máy bơm.
• **Lưu Lượng Lớn:** Lý tưởng cho việc kiểm soát các dòng chất lỏng có lưu lượng thể tích lớn như nước, hóa chất loãng.

Tìm hiểu thêm về vật liệu Inox 316 chịu áp suất cao tại chuyên mục vật liệu Inox của Inox Vi Thanh.

3. Ứng Dụng Chuyên Biệt Trong Công Nghiệp và Dân Dụng của van bướm điện

Van bướm điện 24V là giải pháp hàng đầu trong các môi trường cần sự cân bằng giữa tự động hóa và an toàn.

3.1. Các Lĩnh Vực Ứng Dụng Cốt Lõi

• **Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning):** Điều khiển dòng nước lạnh (Chilled Water) hoặc nước nóng trong các tòa nhà thương mại lớn, nơi hệ thống BMS sử dụng tín hiệu $24V$ để điều khiển.
• **Xử Lý Nước và Nước Thải:** Lắp đặt tại các bể chứa, trạm bơm nhỏ hoặc các điểm phân phối, tận dụng tính an toàn của điện áp thấp.
• **Chế Biến Thực Phẩm và Đồ Uống:** Sử dụng trong các dây chuyền vệ sinh (CIP – Clean In Place) và xử lý nguyên liệu lỏng, nơi tiêu chuẩn an toàn điện rất nghiêm ngặt.
• **Nông Nghiệp Công Nghệ Cao:** Điều khiển hệ thống tưới tiêu tự động quy mô lớn, thường sử dụng nguồn điện $24V$ DC từ pin hoặc năng lượng mặt trời.

3.2. Lưu Ý Về Lựa Chọn Vật Liệu Thân Van

Việc lựa chọn vật liệu thân van bướm phải tương thích với môi chất:

• **Inox 304/316:** Cho nước sạch, thực phẩm, hóa chất ăn mòn.
• **Gang/Thép:** Cho nước công nghiệp, nước thải, yêu cầu chịu áp suất cao.
• **Gioăng Đệm (Lining/Seat):** **EPDM** (cho nước, nhiệt độ thấp) hoặc **PTFE/Teflon** (cho hóa chất, nhiệt độ cao).

Tham khảo thêm các tiêu chuẩn lắp đặt van công nghiệp từ Hiệp hội Dầu khí Hoa Kỳ (API).

4. Thông Số Kỹ Thuật và Tiêu Chuẩn Lắp Đặt

Khi lựa chọn van bướm điện 24V, cần đặc biệt chú ý đến yêu cầu dòng điện và mô-men xoắn.

4.1. Thông Số Kỹ Thuật Chủ Đạo

4.2. Lưu Ý Về Lắp Đặt và Vận Hành

• **Nguồn Cấp Điện:** Đảm bảo nguồn điện $24V$ có dòng điện (Amperage) đủ để khởi động bộ truyền động, đặc biệt là lúc mô-men xoắn khởi động (Startup Torque) cao.
• **Vị Trí Lắp Đặt:** Không nên lắp đặt bộ điều khiển điện $24V$ ngược (cắm đầu xuống) để tránh nước ngưng tụ làm hỏng bộ mạch. Mặc dù là $24V$, môi trường vận hành vẫn cần khô ráo.
• **Điều Khiển Bằng Tay:** Luôn kiểm tra xem bộ truyền động có cần được kích hoạt chức năng tay quay khẩn cấp (Manual Override) trong trường hợp mất điện hay không.

Tìm hiểu thêm về quy trình bảo dưỡng và xử lý sự cố van công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Van Bướm Điện 24V: Công Nghệ An Toàn Cho Tự Động Hóa

**Van Bướm Điều Khiển Điện 24V** là lựa chọn thông minh và an toàn cho các kỹ sư và quản lý dự án đang tìm kiếm giải pháp tự động hóa hiệu quả trong môi trường làm việc nhạy cảm. Với sự kết hợp giữa hiệu suất dòng chảy tuyệt vời của van bướm và tính an toàn, dễ tích hợp của điện áp $24V$, dòng van này giúp đơn giản hóa hệ thống điều khiển (PLC/BMS) và tối ưu hóa chi phí vận hành, đảm bảo độ tin cậy và an toàn điện trong suốt vòng đời dự án.
