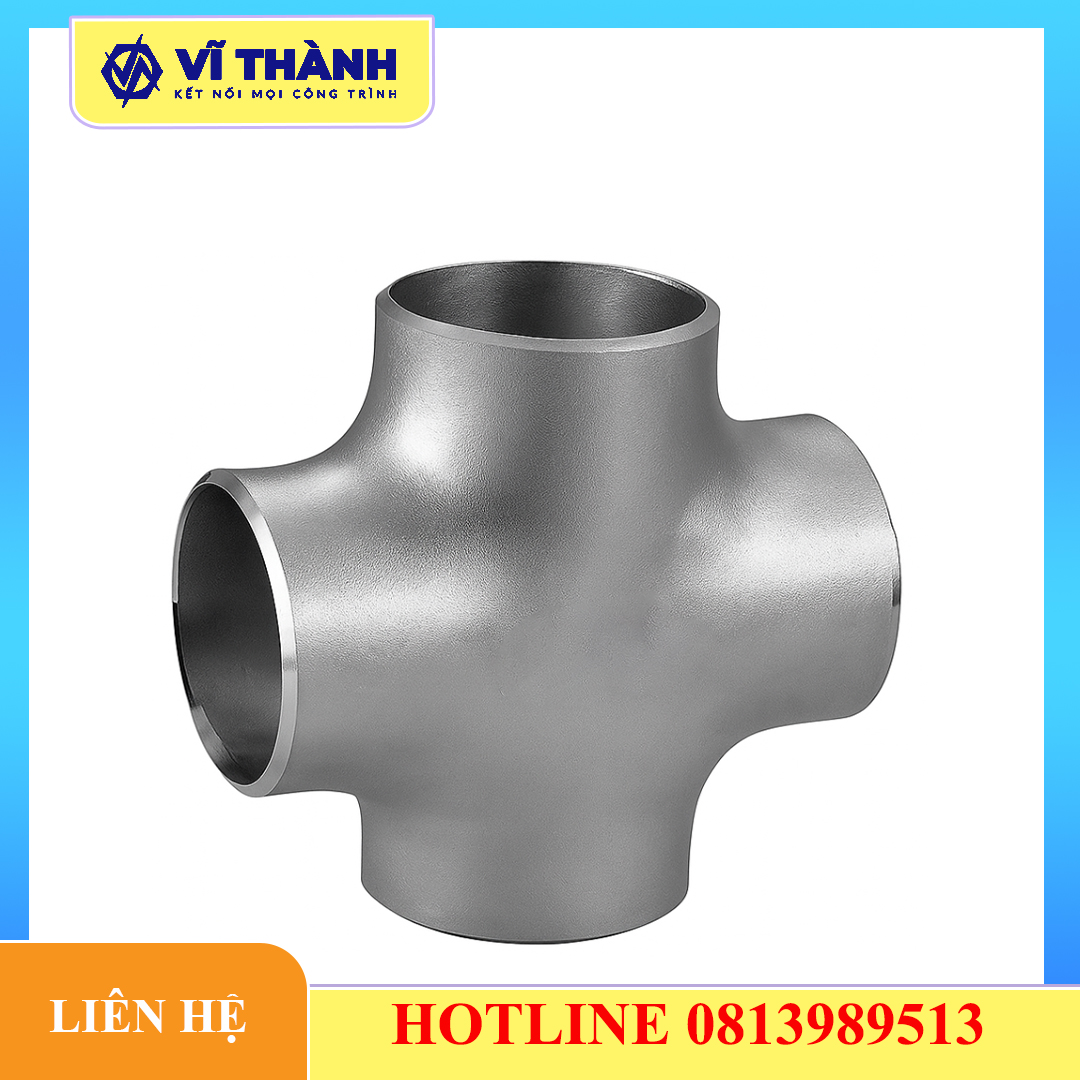

Thập Hàn Inox (Stainless Steel Welded Cross) – Giải Pháp Phân Chia Đường Ống Bốn Hướng Vĩnh Cửu
**Thập Hàn Inox**, hay còn gọi là **Tê $4$ ngả hàn** hoặc **Cross Welded Fitting**, là phụ kiện đường ống được sử dụng để phân chia hoặc tập trung dòng chảy của lưu chất tại một điểm, tạo ra **bốn hướng kết nối vuông góc** trong hệ thống. Với vật liệu **Inox** và phương pháp kết nối **Hàn**, thập hàn mang lại độ bền cơ học, khả năng chống ăn mòn và độ kín khít tuyệt đối, là lựa chọn hàng đầu cho các hệ thống đường ống quan trọng.
Trong các ngành công nghiệp như hóa chất, thực phẩm, và dầu khí, nơi yêu cầu sự ổn định và an toàn cao, thập hàn inox đảm bảo dòng chảy được phân bổ hoặc thu thập một cách hiệu quả và bền vững. **Inox Vi Thanh** sẽ đi sâu vào cấu tạo, ưu điểm kỹ thuật và ứng dụng chuyên biệt của phụ kiện inox này.
1. Cấu Tạo và Đặc Điểm Kỹ Thuật Của Thập Hàn Inox

Thập hàn inox là một phụ kiện đơn giản nhưng đóng vai trò quan trọng trong việc định hình mạng lưới đường ống.
1.1. Đặc Điểm Thiết Kế
- **Hình Dạng:** Có $4$ đầu kết nối, tạo thành hình chữ thập ($\times$) hoặc dấu cộng ($+$). Tất cả bốn đầu thường có kích thước bằng nhau (Equal Cross) nhưng cũng có loại giảm kích thước (Reducing Cross).
- **Vật Liệu:** Thường là **Inox 304** hoặc **Inox 316**. Inox 316 được ưu tiên tuyệt đối trong môi trường hóa chất ăn mòn mạnh hoặc gần biển do có chứa Molybdenum.
- **Phương Pháp Sản Xuất:** Thường được đúc hoặc rèn (Forged) để đảm bảo độ dày thành và chịu áp suất cao.
1.2. Kiểu Kết Nối Hàn
Thập hàn sử dụng phương pháp kết nối hàn, mang lại liên kết vĩnh cửu và độ kín khít cao nhất:
- **Hàn Đối Đầu (Butt Weld – BW):** Đầu thập được vát mép và hàn trực tiếp vào đường ống. Loại này được sử dụng cho đường ống có kích thước lớn và hệ thống áp suất cao nhất.
- **Hàn Lồng (Socket Weld – SW):** Đầu ống được lồng vào bên trong đầu thập và sau đó hàn cố định. Phổ biến hơn cho các đường ống có kích thước nhỏ và trung bình, yêu cầu độ kín và chịu rung động tốt.
Tìm hiểu thêm về các tiêu chuẩn vật liệu thép không gỉ chống ăn mòn tại chuyên mục vật liệu kim loại của Inox Vi Thanh.
2. Ưu Điểm Nổi Bật Của Thập Hàn Inox

Thập hàn inox được lựa chọn hàng đầu so với các kiểu kết nối ren hoặc clamp nhờ vào những lợi thế vượt trội.
2.1. Độ Kín Khít Tuyệt Đối và Khả Năng Chịu Áp Suất Cao
- **Chống Rò Rỉ Vĩnh Cửu:** Kết nối hàn tạo ra một mối nối đồng nhất, loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm nối trong suốt tuổi thọ của hệ thống. Đây là yếu tố sống còn khi vận chuyển khí, hơi nóng hoặc hóa chất nguy hiểm.
- **Chịu Lực Cơ Học Tốt:** Khả năng chịu áp suất, nhiệt độ và các rung động cơ học cao hơn hẳn so với phụ kiện ren hoặc mặt bích.
2.2. Khả Năng Chống Ăn Mòn Tối Ưu
- **Inox 304/316:** Vật liệu thép không gỉ đảm bảo phụ kiện không bị rỉ sét, ít bị tác động bởi sự ăn mòn điện hóa, lý tưởng cho môi trường ẩm ướt, nước sạch, nước thải, và nhiều loại hóa chất.
2.3. Hiệu Suất Dòng Chảy và Tính Thẩm Mỹ
- **Giảm Thiểu Ma Sát:** Mối hàn được xử lý nhẵn giúp giảm thiểu sự tích tụ cặn bẩn và ma sát dòng chảy (Pressure Drop).
- **Thẩm Mỹ Công Nghiệp:** Tạo ra một hệ thống đường ống liền mạch, sạch sẽ và chuyên nghiệp.
Tham khảo các tiêu chuẩn lắp đặt phụ kiện hàn từ Hiệp hội Dầu khí Hoa Kỳ (API).
3. Ứng Dụng Chuyên Biệt và Tiêu Chuẩn Lựa Chọn
Thập hàn inox là phụ kiện thiết yếu trong các ngành công nghiệp đòi hỏi tiêu chuẩn nghiêm ngặt.
3.1. Các Lĩnh Vực Ứng Dụng Cốt Lõi
- **Dầu Khí, Hóa Chất:** Dùng trong các mạng lưới phân phối chất lỏng hoặc khí áp suất cao, nơi rò rỉ là điều không thể chấp nhận.
- **Thực Phẩm và Đồ Uống:** Hệ thống CIP (Clean-In-Place) yêu cầu bề mặt nhẵn và khả năng chống ăn mòn của Inox 316.
- **Hệ Thống Nước Nóng và Hơi:** Chịu được nhiệt độ và áp suất cao liên tục.
- **Hệ Thống Xử Lý Nước:** Đặc biệt là nước thải công nghiệp có chứa các hợp chất ăn mòn.
3.2. Lưu Ý Khi Lựa Chọn Kích Cỡ và Loại Hàn
- **Kích Thước Đường Ống:** Phải đảm bảo đường kính danh nghĩa (Nominal Pipe Size – NPS) của thập hàn khớp hoàn toàn với đường kính ngoài của đường ống.
- **Tiêu Chuẩn Hàn:** Phải xác định rõ cần loại **Hàn Đối Đầu (BW)** hay **Hàn Lồng (SW)**, vì mỗi loại yêu cầu kỹ thuật hàn và chuẩn bị ống khác nhau.
- **Độ Dày Thành (Schedule):** Độ dày của thập hàn phải tương thích với độ dày của ống (ví dụ: Schedule 40, Schedule 80) để đảm bảo độ bền áp suất đồng nhất.
Tìm hiểu thêm về các loại phụ kiện đường ống công nghiệp khác tại chuyên mục phụ kiện ống của Inox Vi Thanh.
4. Thông Số Kỹ Thuật Chính và Tiêu Chuẩn Chất Lượng
Việc lựa chọn thập hàn inox cần dựa trên tiêu chuẩn vật liệu và kích thước chính xác.
4.1. Thông Số Kỹ Thuật Chủ Đạo
| Tiêu Chí | Chi Tiết Quan Trọng | Lưu Ý |
|---|---|---|
| **Vật Liệu** | Inox 304 / Inox 316. | 316 cho môi trường hóa chất/muối. |
| **Kiểu Kết Nối** | Hàn Đối Đầu (BW) hoặc Hàn Lồng (SW). | BW cho áp suất cao, SW cho kích thước nhỏ. |
| **Độ Dày Thành** | Schedule 10, 40, 80, 160. | Phải đồng bộ với đường ống. |
| **Kích Thước** | $1/2″$ (DN15) đến $12″$ (DN300) và lớn hơn. | Lựa chọn loại Equal (bằng nhau) hay Reducing (giảm). |
| **Tiêu Chuẩn** | ASTM A403, ASME B16.9. | Đảm bảo chất lượng và khả năng tương thích. |
4.2. Quá Trình Hàn và Kiểm Tra Chất Lượng
- **Kỹ Thuật Hàn:** Việc lắp đặt thập hàn yêu cầu thợ hàn có tay nghề cao và tuân thủ các quy trình hàn TIG hoặc MIG để đảm bảo mối hàn bền, không bị rỗ khí (porosity).
- **Kiểm Tra (NDT):** Sau khi hàn, mối nối thường được kiểm tra bằng phương pháp không phá hủy (Non-Destructive Testing – NDT) như siêu âm (Ultrasonic) hoặc kiểm tra bằng thẩm thấu chất lỏng (Dye Penetrant) để xác nhận độ kín khít và độ bền cơ học.
Tìm hiểu thêm về các quy trình kỹ thuật và tiêu chuẩn công nghiệp tại chuyên mục của chúng tôi.
5. Tóm Kết – Thập Hàn Inox: Phụ Kiện Bền Bỉ Cho Mạng Lưới Ống Lớn
**Thập Hàn Inox** là phụ kiện không thể thiếu khi cần phân chia dòng chảy thành bốn hướng trong các hệ thống đường ống công nghiệp nặng. Sự kết hợp giữa khả năng chống ăn mòn tuyệt vời của Inox và liên kết hàn vĩnh cửu đảm bảo mạng lưới đường ống của bạn luôn an toàn, kín khít và có tuổi thọ cao ngay cả dưới áp suất và nhiệt độ khắc nghiệt.
Cần tư vấn về lựa chọn Thập Hàn Inox 316 Schedule 80 cho hệ thống hóa chất hay Thập Hàn Đối Đầu theo tiêu chuẩn ASME B16.9?
Liên hệ ngay với đội ngũ kỹ thuật của **Inox Vi Thanh** để nhận tư vấn và báo giá chi tiết theo yêu cầu vật liệu, kích thước và độ dày thành ống.
