**Mặt Bích JIS 20K** là loại mặt bích thuộc tiêu chuẩn công nghiệp Nhật Bản (JIS), được thiết kế để chịu áp lực danh định cao, tương đương với khoảng **$20 \text{ kg/cm}^2$** (hoặc xấp xỉ $2.0 \text{ MPa}$). Đây là cấp áp suất thường được sử dụng trong các ứng dụng công nghiệp nặng, nơi lưu chất là **hơi nóng, dầu, khí gas áp suất cao** hoặc các hệ thống cần độ bền cơ học vượt trội.

So với JIS 5K hay 10K, mặt bích 20K có độ dày lớn hơn, số lượng và kích thước bu lông lớn hơn, đảm bảo khả năng giữ kín tuyệt đối dưới điều kiện làm việc khắc nghiệt. Bài viết này, **Inox Vi Thanh** sẽ đi sâu vào cấu tạo, thông số kỹ thuật và vai trò không thể thiếu của loại mặt bích JIS 20K trong ngành công nghiệp.

1. Đặc Điểm Kỹ Thuật Nổi Bật Của Mặt Bích JIS 20K

JIS 20K là một trong những cấp áp suất cao nhất trong hệ thống JIS phổ thông, đòi hỏi thiết kế và vật liệu phải đạt tiêu chuẩn nghiêm ngặt.

1.1. Khả Năng Chịu Áp Suất Danh Định

• **JIS 20K:** Áp suất danh định $20 \text{ K} (\approx 20 \text{ bar})$. Là cấp áp suất tiêu chuẩn cho hệ thống hơi nóng công nghiệp.

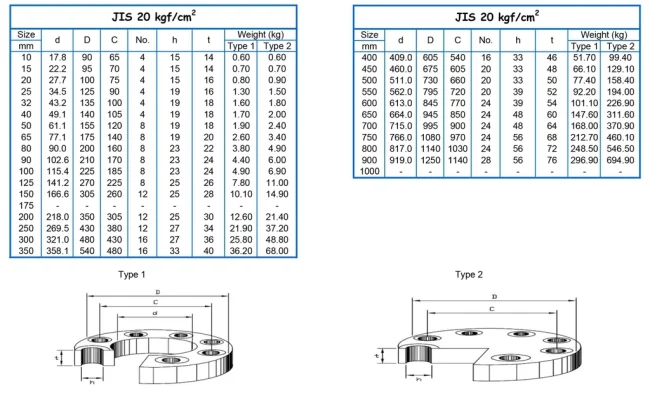

• **Độ Dày Lớn Hơn:** Để chịu được áp lực gấp đôi 10K và gấp bốn lần 5K, mặt bích 20K được đúc hoặc rèn với độ dày vật liệu lớn hơn đáng kể.
• **Kích Thước Bu Lông:** Đường kính bu lông và đường kính vòng bu lông (P.C.D) được quy định lớn hơn so với các cấp áp suất thấp, tăng cường lực nén lên gioăng làm kín.

1.2. Vật Liệu Chuyên Dụng

• **Thép Carbon (SS400):** Phổ biến cho các ứng dụng dầu và khí không ăn mòn.
• **Inox $304/316$:** Lựa chọn tối ưu cho hệ thống **hơi nước, hóa chất** hoặc môi trường yêu cầu vệ sinh và chống gỉ sét cao.

Tìm hiểu thêm về các tiêu chuẩn vật liệu thép không gỉ chống ăn mòn tại chuyên mục vật liệu kim loại của Inox Vi Thanh.

2. Các Kiểu Mặt Bích JIS 20K Phổ Biến

Tương tự như các cấp áp suất khác, JIS 20K cũng được sản xuất dưới nhiều kiểu kết nối để đáp ứng đa dạng nhu cầu kỹ thuật.

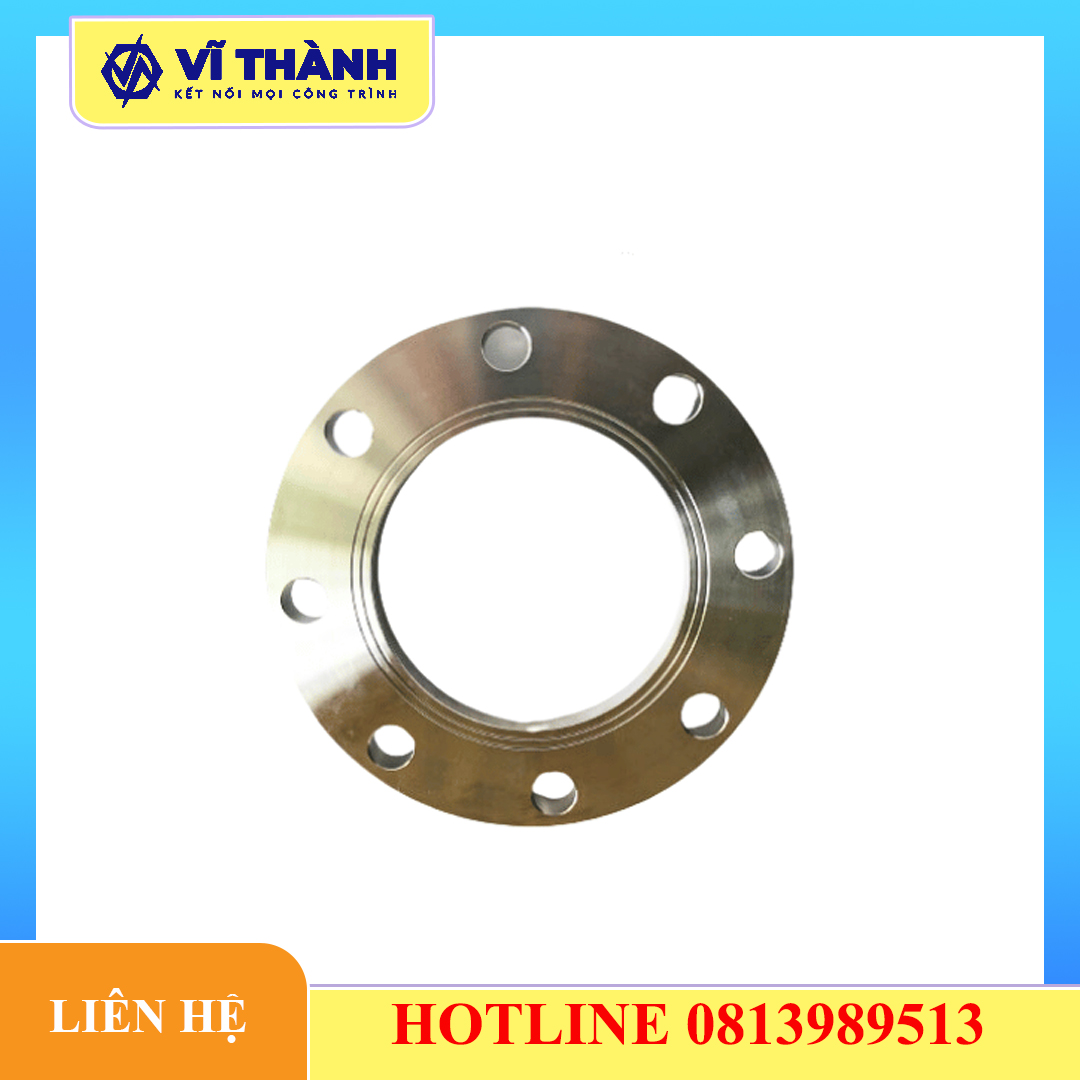

2.1. Mặt Bích Rỗng/Trượt (Slip-On – SO)

• **Đặc điểm:** Ống trượt vào lỗ bích và được hàn hai mặt trong và ngoài.
• **Ứng dụng:** Thích hợp cho các ứng dụng áp suất cao hơn 10K, dễ lắp đặt và điều chỉnh, nhưng không phải là lựa chọn tốt nhất cho áp suất cực cao hoặc nhiệt độ sốc.

2.2. Mặt Bích Cổ Hàn (Weld Neck – WN)

• **Đặc điểm:** Có cổ dài, vát mép để hàn đối đầu với ống.
• **Ứng dụng:** Là lựa chọn tốt nhất cho JIS 20K trong các hệ thống **hơi nóng áp suất cao** và các môi trường có thay đổi nhiệt độ đột ngột (thermal cycling), vì thiết kế cổ côn giúp phân tán ứng suất hiệu quả.

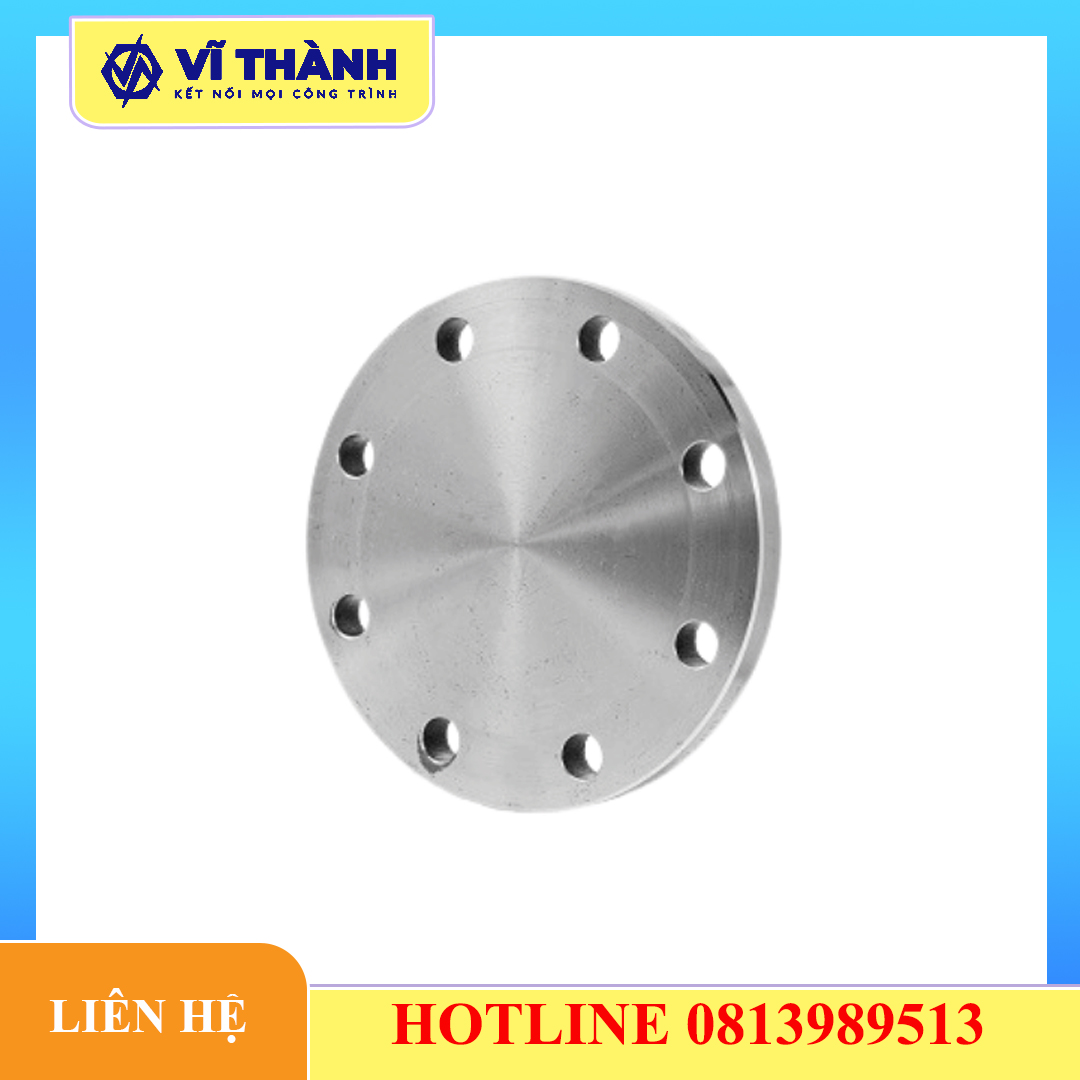

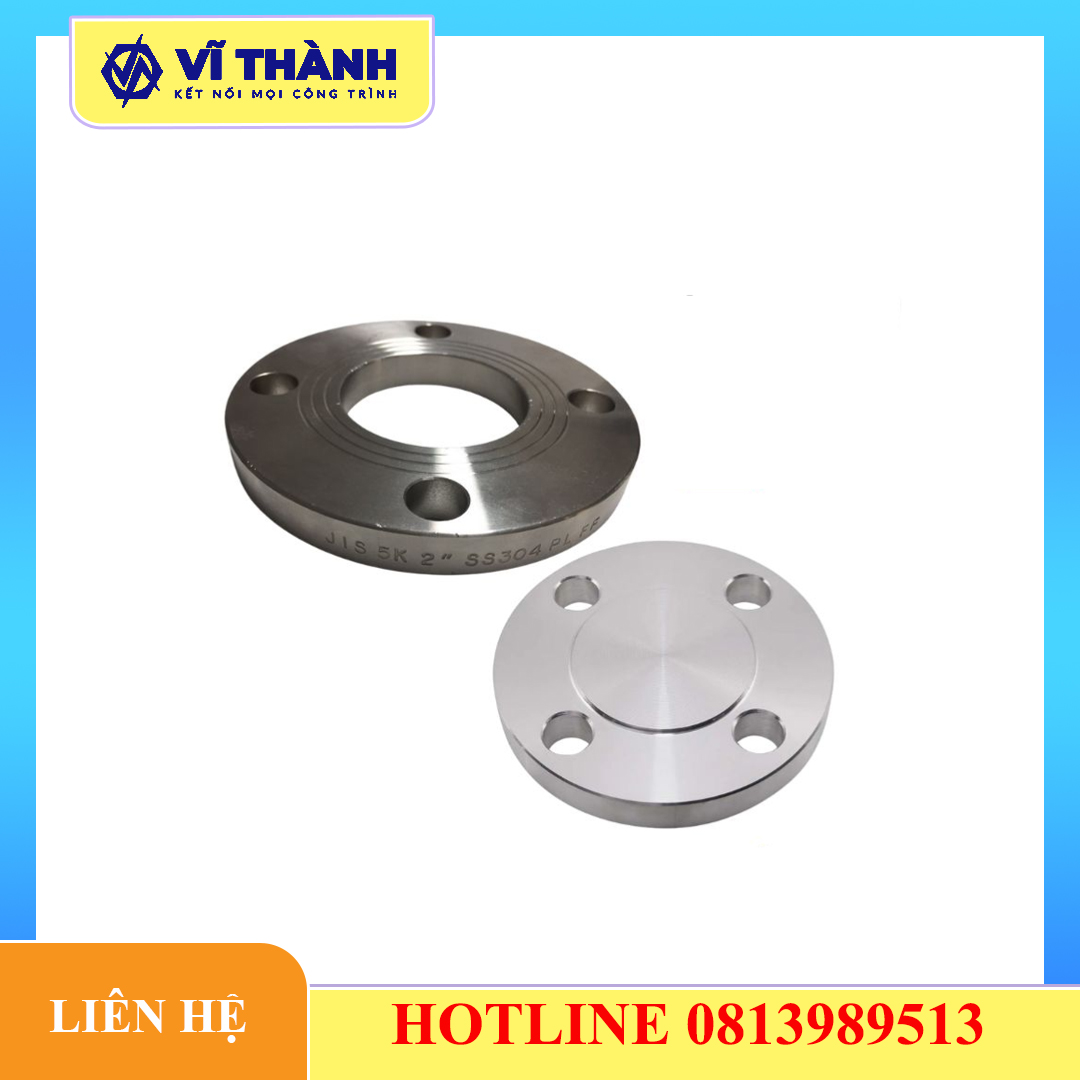

2.3. Mặt Bích Mù (Blind Flange)

• **Đặc điểm:** Dùng để bịt kín đầu đường ống, van, hoặc kiểm tra áp suất.
• **Ứng dụng:** Phải được chế tạo với độ dày và độ bền tương đương 20K để chịu được áp lực chặn đứng dòng chảy.

Tham khảo thêm về các tiêu chuẩn kỹ thuật mặt bích quốc tế từ Tổ chức Tiêu chuẩn hóa Quốc tế (ISO).

3. Ứng Dụng Điển Hình Của Mặt Bích JIS 20K

Mặt bích 20K được ưu tiên sử dụng trong các lĩnh vực yêu cầu độ an toàn và độ bền cao dưới áp lực lớn.

3.1. Các Lĩnh Vực Sử Dụng Chính

• **Hệ Thống Hơi Nóng Công Nghiệp:** Lắp đặt van cầu hơi, bẫy hơi, và các thiết bị chịu nhiệt độ cao và áp suất $15\text{ bar} – 20\text{ bar}$ (hệ thống lò hơi, nhiệt điện).
• **Ngành Dầu Khí và Hóa Chất:** Kết nối các đoạn ống dẫn dầu, khí, hóa chất trong các công đoạn xử lý trung gian chịu áp lực.
• **Đường Ống Nước Áp Lực Cao:** Trong các nhà máy bơm nước công suất lớn hoặc hệ thống PCCC công nghiệp.

3.2. Lợi Ích Khi Lựa Chọn JIS 20K

• **Đảm Bảo An Toàn:** Chịu được áp lực danh định lớn, ngăn ngừa rò rỉ và sự cố nứt vỡ đường ống do quá áp.
• **Tuổi Thọ Cao:** Độ dày và vật liệu chắc chắn giúp mặt bích chống chịu tốt hơn với rung động và mài mòn trong môi trường áp suất cao.
• **Tính Tương Thích:** Vẫn giữ được tính tương thích về kích thước cơ bản với các thiết bị chuẩn JIS khác.

4. Lưu Ý Quan Trọng Khi Lắp Đặt và Thay Thế JIS 20K

Quá trình lắp đặt và bảo trì mặt bích 20K đòi hỏi sự chính xác cao hơn so với 5K hay 10K.

4.1. Chọn Gioăng (Gasket) Phù Hợp

• Vì áp suất cao, cần sử dụng gioăng chất lượng cao (thường là gioăng kim loại xoắn – Spiral Wound Gasket hoặc gioăng Teflon/Graphite chịu nhiệt) để đảm bảo độ kín tuyệt đối.
• Cần siết bu lông với **lực siết chính xác** (torque value) theo hướng dẫn để nén gioăng đủ mức mà không làm hỏng mặt bích.

4.2. Không Lắp Lẫn Với Cấp Áp Suất Khác

Tuyệt đối không được lắp lẫn JIS 20K với 10K hoặc 5K. Dù đường kính ống có thể giống nhau, nhưng số lượng, đường kính lỗ bu lông và độ dày mặt bích là khác biệt hoàn toàn. Việc cố gắng kết nối sẽ gây hư hỏng gioăng, rò rỉ hoặc thậm chí là mất an toàn nghiêm trọng cho hệ thống.

Tìm hiểu thêm về các quy trình kỹ thuật và tiêu chuẩn công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Mặt Bích JIS 20K: Chuẩn Mực Của Áp Suất Cao

**Mặt Bích JIS 20K** là lựa chọn tiêu chuẩn cho các hệ thống công nghiệp đòi hỏi độ bền vững cao, khả năng chống chịu áp suất và nhiệt độ lớn. Với thiết kế chắc chắn và tuân thủ nghiêm ngặt tiêu chuẩn JIS, mặt bích 20K đảm bảo kết nối an toàn, bền bỉ, mang lại sự ổn định cho các ứng dụng quan trọng như đường ống hơi nóng và hóa chất áp lực cao.
