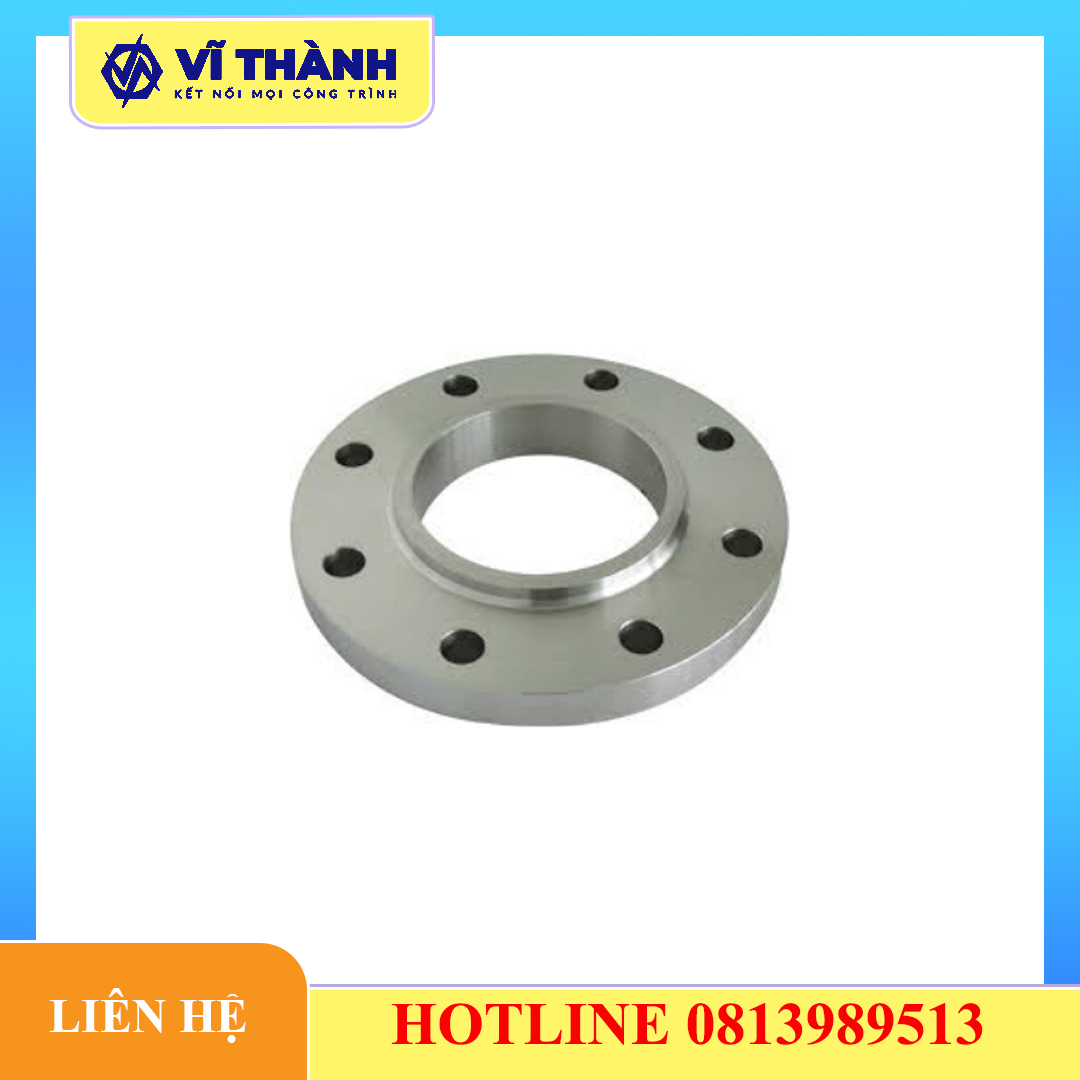

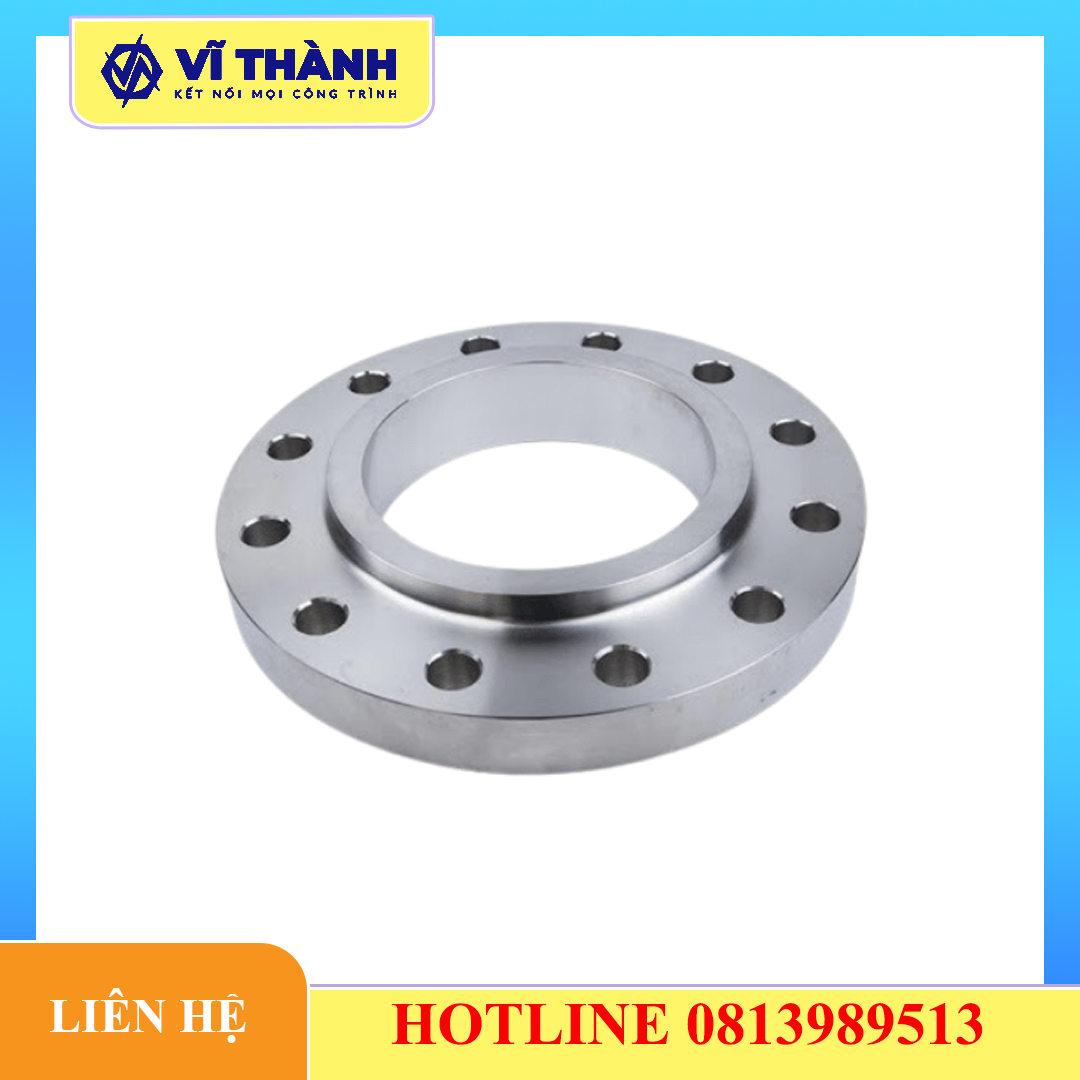

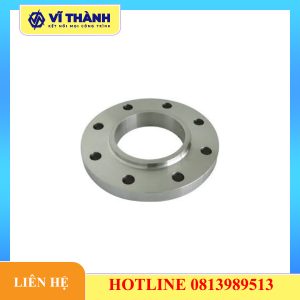

Mặt Bích ANSI Cổ Thấp (Weld Neck Flange) – Giải Pháp Kết Nối Áp Suất Cao
**Mặt Bích ANSI Cổ Thấp**, thường được gọi chính xác là **Mặt Bích Cổ Hàn (Weld Neck Flange – WN)** theo tiêu chuẩn ASME/ANSI, là loại mặt bích được thiết kế ưu việt nhất cho các ứng dụng công nghiệp đòi hỏi khả năng **chịu áp suất cao, nhiệt độ khắc nghiệt và chống ăn mòn tối đa**. Đặc điểm nổi bật là phần cổ hình côn dài, vát mép để hàn đối đầu (Butt Weld) với đường ống.
Trong các ứng dụng công nghiệp, **mặt bích ansi cổ thấp** thường được ưa chuộng nhờ vào khả năng chịu áp suất và độ bền cao.
Mặc dù thuật ngữ “cổ thấp” (Short Hub) thường được dùng để mô tả WN flange ở các cấp áp suất thấp (ví dụ: Class 150/300) hoặc so sánh với các loại cổ dài hơn (Long Weld Neck), về cơ bản, thiết kế cổ côn này là chìa khóa để **chuyển ứng suất từ mặt bích sang đường ống**, giảm thiểu nguy cơ nứt gãy. Bài viết này, **Inox Vi Thanh** sẽ đi sâu vào cấu tạo, ưu điểm kỹ thuật và ứng dụng của loại mặt bích quan trọng này.
Vì lý do đó, **mặt bích ansi cổ thấp** là lựa chọn hàng đầu cho các hệ thống yêu cầu tính an toàn.
1. Cấu Tạo Kỹ Thuật Của Mặt Bích Cổ Hàn (Weld Neck Flange)
Với thiết kế tối ưu, **mặt bích ansi cổ thấp** có thể đáp ứng được yêu cầu khắt khe từ môi trường làm việc.

Mặt bích cổ hàn được thiết kế khoa học để đạt được độ bền mỏi và tính toàn vẹn kết cấu cao nhất trong tất cả các loại mặt bích.
1.1. Chi Tiết Cấu Trúc
- **Phần Vòng Bích:** Là phần đĩa tròn có các lỗ bu lông theo tiêu chuẩn ANSI/ASME ($150$#, $300$#, $600$#…).
- **Phần Cổ (Hub):** Phần mở rộng hình côn từ vòng bích, có độ dày tăng dần về phía vòng bích. Thiết kế này giúp **giảm thiểu sự tập trung ứng suất** tại điểm nối giữa cổ và vòng bích.
- **Phần Hàn Đối Đầu (Butt Weld End):** Đầu cuối của cổ được vát mép (Beveled) để phù hợp với độ dày thành ống (Schedule), sẵn sàng cho việc hàn đối đầu. Đây là điểm mấu chốt tạo ra liên kết đồng nhất.
1.2. Vật Liệu Inox Chống Ăn Mòn
Mặt bích cổ hàn thường được chế tạo từ **Inox 304/304L** (môi trường thông thường) và **Inox 316/316L** (môi trường hóa chất, nhiệt độ cao). Vật liệu Inox đảm bảo mặt bích có tuổi thọ cao, chống chịu tốt trong các môi trường ăn mòn và oxy hóa.
Tìm hiểu thêm về các tiêu chuẩn vật liệu thép không gỉ chống ăn mòn tại chuyên mục vật liệu kim loại của Inox Vi Thanh.
2. Ưu Điểm Kỹ Thuật Vượt Trội Của Weld Neck Flange
Đặc biệt, trong ngành công nghiệp, **mặt bích ansi cổ thấp** đóng vai trò quan trọng trong việc kết nối các đường ống với nhau.
Mặt bích cổ hàn là lựa chọn hàng đầu cho các ứng dụng quan trọng nhờ vào những ưu điểm không thể thay thế.
2.1. Khả Năng Chịu Áp Suất và Nhiệt Độ Cực Cao
- **Phân Tán Ứng Suất:** Thiết kế cổ côn giúp phân tán ứng suất và giảm tải trọng tại mối hàn, làm tăng đáng kể khả năng chịu đựng các chu kỳ nhiệt và áp suất biến đổi (thermal cycling).
- **Độ Bền Mỏi (Fatigue Resistance):** Nhờ cấu trúc chắc chắn và liên kết hàn đối đầu chất lượng, WN flange có khả năng chống lại sự mỏi vật liệu tốt hơn hẳn so với Slip-On hay Threaded flange.
2.2. Tính Toàn Vẹn Kết Cấu Tuyệt Đối
- **Liên Kết Đồng Nhất:** Mối hàn đối đầu tạo ra một liên kết đồng nhất, gần như là một phần mở rộng của đường ống, đảm bảo không có rò rỉ tại điểm nối và giảm thiểu sự nhiễu loạn dòng chảy.
- **Kiểm Tra NDT Dễ Dàng:** Mối hàn Butt Weld có thể dễ dàng được kiểm tra bằng phương pháp không phá hủy (NDT) như kiểm tra bằng tia X (Radiography) để đảm bảo chất lượng.
2.3. Tối Ưu Hóa Dòng Chảy
- **Giảm Thiểu Ma Sát:** Đường kính bên trong của cổ bích phù hợp hoàn toàn với đường kính trong của ống, tạo ra dòng chảy trơn tru, giảm thiểu sự ăn mòn do xói mòn và giảm tổn thất áp suất (Pressure Drop).
Tham khảo các tiêu chuẩn kỹ thuật mặt bích quốc tế từ Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME).
3. Tiêu Chuẩn Phân Loại và Thông Số Kỹ Thuật ASME
Việc lựa chọn **mặt bích ansi cổ thấp** theo tiêu chuẩn ASME giúp đảm bảo chất lượng và độ bền cho các hệ thống đường ống.
Mặt bích cổ hàn tuân thủ nghiêm ngặt theo các tiêu chuẩn kích thước và áp suất của ASME/ANSI.
3.1. Tiêu Chuẩn Kỹ Thuật Chính
- **ASME B16.5:** Tiêu chuẩn cho mặt bích ống và phụ kiện mặt bích có kích thước từ NPS $1/2$ đến NPS $24$.
- **ASME B16.47:** Tiêu chuẩn cho mặt bích có kích thước lớn hơn (NPS $26$ đến NPS $60$).

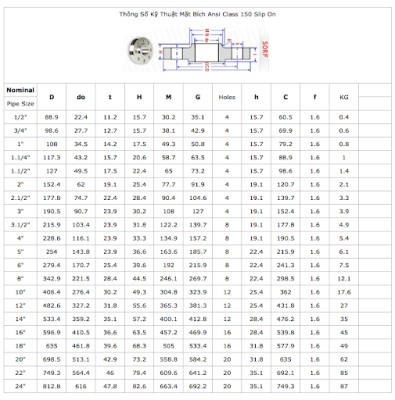

3.2. Phân Loại Áp Suất (Pressure Classes)
Khả năng chịu áp suất của mặt bích được xác định bằng hệ thống Classes (ký hiệu #), quyết định độ dày và kích thước của cổ bích. “Cổ thấp” thường được thấy ở các cấp áp suất thấp hơn, nơi cổ bích không cần dày bằng các cấp áp suất cực cao:
Vì thế, **mặt bích ansi cổ thấp** là giải pháp tối ưu cho các ứng dụng công nghiệp đòi hỏi chất lượng cao.
| Pressure Class (ASME) | Áp Suất (PSI) | Ứng Dụng Điển Hình |
|---|---|---|
| **Class 150#** | 285 PSI | Nước, khí nén, hệ thống áp suất thấp. (Thường là loại “cổ thấp”) |
| **Class 300#** | 740 PSI | Hệ thống hơi, hóa chất phổ thông. |
| **Class 600#** | 1480 PSI | Dầu khí, nhiệt độ và áp suất trung bình. |
| **Class 1500#** | 3705 PSI | Ứng dụng áp suất rất cao, nhiệt điện. |
3.3. Đặc Điểm “Cổ Thấp” Trong Ứng Dụng
Thuật ngữ **Mặt Bích Cổ Thấp** thường được sử dụng để mô tả Mặt Bích Cổ Hàn (WN) ở các cấp áp suất thấp ($150$# – $300$#), nơi cổ bích có chiều dài ngắn hơn và độ dày vật liệu nhỏ hơn so với WN flange cấp áp suất cao ($900$# – $2500$#), giúp tiết kiệm chi phí vật liệu mà vẫn đảm bảo hiệu suất chịu lực.
Để tiết kiệm chi phí trong khi vẫn đảm bảo hiệu suất, **mặt bích ansi cổ thấp** là một sự lựa chọn thông minh.
Tìm hiểu thêm về các quy trình kỹ thuật và tiêu chuẩn công nghiệp tại chuyên mục của chúng tôi.
4. Ứng Dụng Cốt Lõi và Lắp Đặt Hàn
Mặt bích cổ hàn là bắt buộc cho các dịch vụ quan trọng (Critical Service) trong công nghiệp.
4.1. Lĩnh Vực Ứng Dụng Chính
- **Dầu Khí và Hóa Dầu:** Đường ống vận chuyển hydrocarbon, khí gas áp suất cao và các chất lỏng dễ cháy, độc hại.
- **Công Nghiệp Năng Lượng:** Đường ống hơi nước siêu nhiệt, nước cấp lò hơi và các hệ thống nhiệt điện.
- **Hệ Thống Chịu Tải Nặng:** Các đường ống chịu rung động, tải trọng cơ học và giãn nở nhiệt lớn.
- **Môi Trường Ăn Mòn Cao:** Nhờ vật liệu Inox $316$ và Inox $316L$ cùng mối hàn Butt Weld, mặt bích có thể chống chịu ăn mòn hiệu quả trong môi trường hóa chất.
4.2. Lưu Ý Về Lắp Đặt (Hàn Đối Đầu)
- **Căn Chỉnh Chính Xác:** Việc căn chỉnh đường kính trong (ID) của cổ bích với đường kính trong của ống là tối quan trọng để giảm thiểu nhiễu loạn dòng chảy và ứng suất tại mối hàn.
- **Kỹ Thuật Hàn TIG/MIG:** Yêu cầu thợ hàn phải có kỹ thuật cao để tạo ra mối hàn xuyên thấu, đồng bộ với vật liệu Inox (ví dụ: sử dụng khí Argon bảo vệ).
- **Kiểm Tra NDT:** Đối với các cấp áp suất từ $600$# trở lên, việc kiểm tra bằng tia X (Radiography) là tiêu chuẩn bắt buộc để đảm bảo chất lượng mối hàn.
Tham khảo thêm về các loại phụ kiện đường ống công nghiệp khác tại chuyên mục phụ kiện ống của Inox Vi Thanh.
5. Tóm Kết – Mặt Bích Cổ Hàn Inox: Độ Tin Cậy Tối Đa
**Mặt Bích ANSI Cổ Thấp** (Weld Neck Flange) là phụ kiện không thể thiếu trong các hệ thống đòi hỏi độ an toàn và độ tin cậy tuyệt đối. Với thiết kế cổ côn giảm ứng suất, liên kết hàn đối đầu vững chắc và vật liệu Inox chống ăn mòn, WN Flange đảm bảo khả năng chịu đựng mọi điều kiện áp suất và nhiệt độ khắc nghiệt nhất, mang lại tuổi thọ và tính toàn vẹn kết cấu vượt trội cho toàn bộ mạng lưới đường ống.
Chúng tôi cung cấp đa dạng các loại **mặt bích ansi cổ thấp** phù hợp với nhu cầu sử dụng khác nhau của khách hàng.
Cần tư vấn lựa chọn Mặt Bích Cổ Hàn Inox $316$ Class $150$# hay $600$# cho hệ thống hơi nóng áp suất cao?
Liên hệ ngay với đội ngũ kỹ thuật của **Inox Vi Thanh** để nhận tư vấn và báo giá chi tiết theo yêu cầu vật liệu, kích thước và tiêu chuẩn ASME.
Hãy liên hệ với chúng tôi để được tư vấn về các sản phẩm như **mặt bích ansi cổ thấp** cho hệ thống của bạn.
