Cút hàn inox 304 – Tiêu Chuẩn INOX VĨ THÀNH

**Cút Hàn Inox**, hay còn gọi là **Co Hàn Inox** hoặc **Inox Elbow Welded**, là phụ kiện đường ống cơ bản nhất, được thiết kế để **thay đổi hướng đi của dòng chảy** một cách trơn tru trong hệ thống. Cút hàn thường có góc uốn $90^{\circ}$ hoặc $45^{\circ}$, là giải pháp không thể thiếu khi lắp đặt hệ thống đường ống vượt qua các chướng ngại vật hoặc thay đổi bố cục.

Với vật liệu **Inox** và phương pháp kết nối **Hàn Đối Đầu (Butt Weld)**, cút hàn inox đảm bảo liên kết vĩnh cửu, độ bền cơ học cao và khả năng chống ăn mòn tối ưu, là tiêu chuẩn vàng cho các hệ thống công nghiệp đòi hỏi độ an toàn và kín khít cao. Bài viết này, **Inox Vi Thanh** sẽ đi sâu vào các loại cút hàn và ứng dụng kỹ thuật của chúng.

1. Phân Loại Cút Hàn Inox Theo Góc Độ và Bán Kính

Cút hàn được phân loại dựa trên góc độ chuyển hướng và bán kính uốn cong, yếu tố quyết định đến tổn thất áp suất và không gian lắp đặt.

1.1. Phân Loại Theo Góc Độ Chuyển Hướng

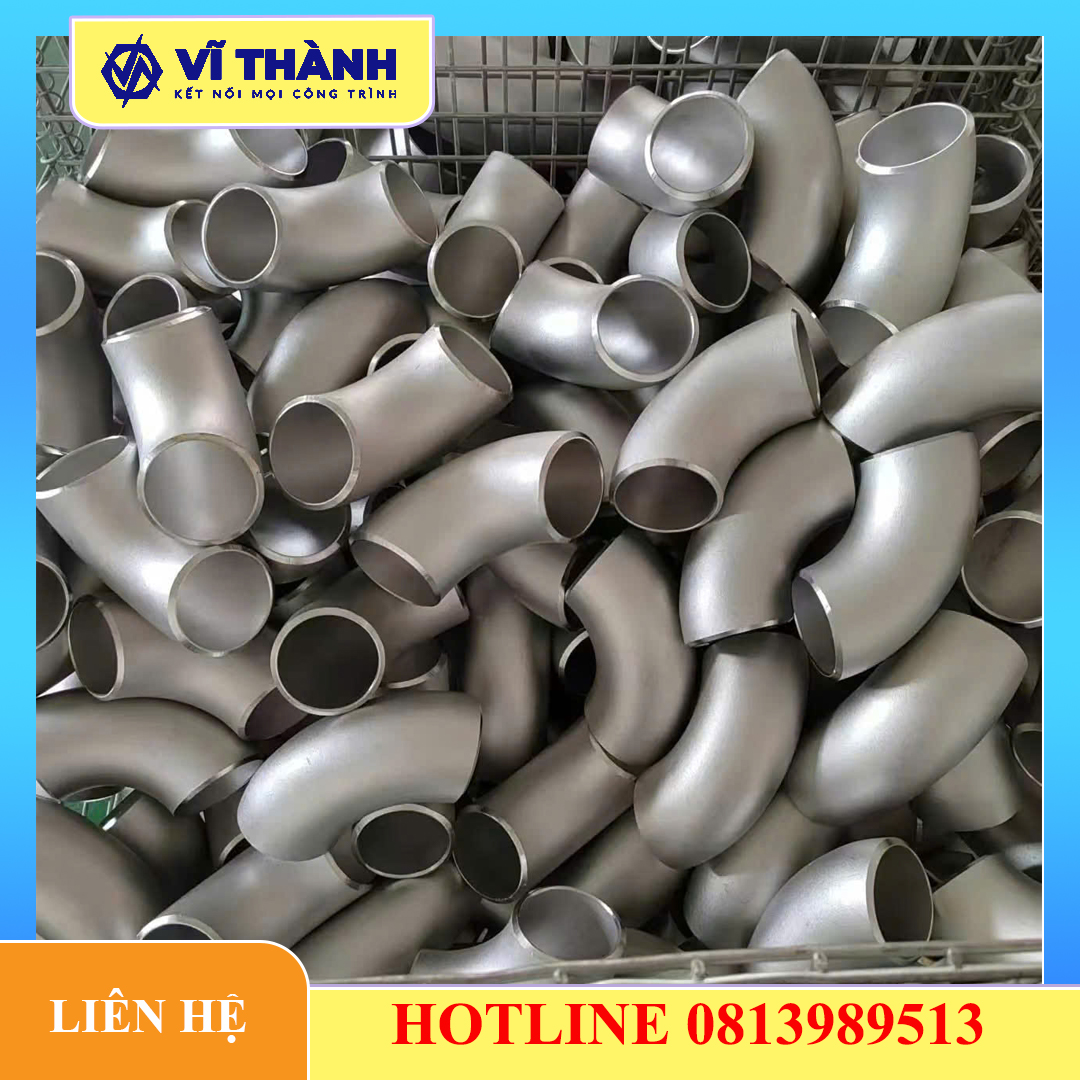

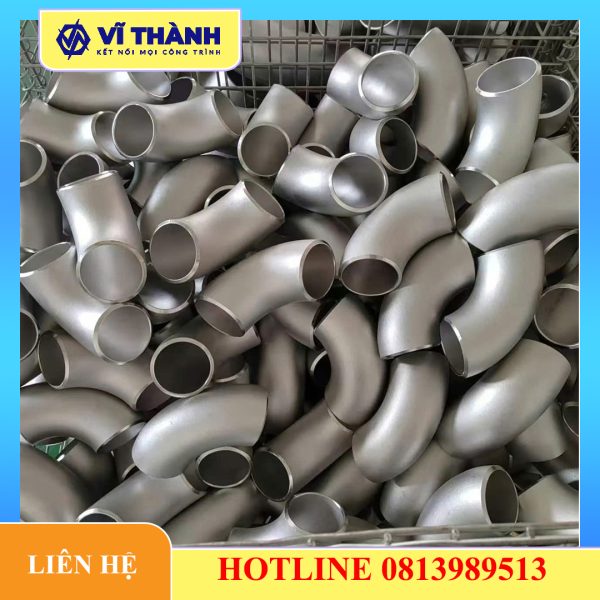

• **Cút $90^{\circ}$ (90 Degree Elbow):** Phổ biến nhất, dùng để chuyển hướng dòng chảy vuông góc.

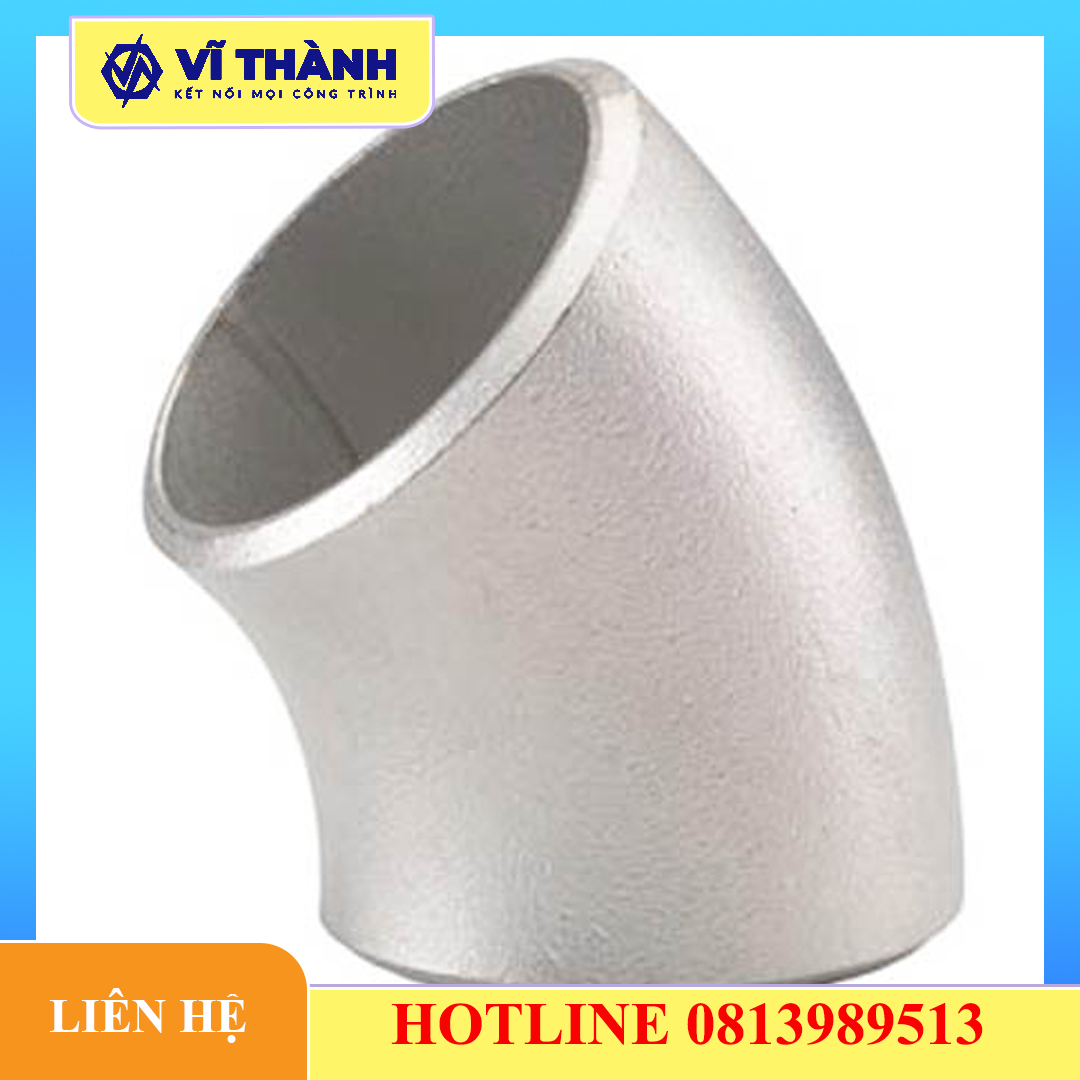

• **Cút $45^{\circ}$ (45 Degree Elbow):** Dùng để chuyển hướng dòng chảy một góc nhỏ hơn, thường dùng để điều chỉnh góc hoặc kết hợp với cút $90^{\circ}$ tạo ra các góc phức tạp.

1.2. Phân Loại Theo Bán Kính Uốn Cong

Bán kính uốn cong ($R$) được tính bằng bội số của đường kính danh nghĩa ($D$) của ống.

• **Cút Bán Kính Dài (Long Radius – LR):** Bán kính uốn cong bằng $1.5$ lần đường kính danh nghĩa ($R = 1.5D$).
  • **Ưu Điểm:** Tạo ra sự chuyển hướng dòng chảy mượt mà, giảm thiểu ma sát, giảm tổn thất áp suất (Pressure Drop) và giảm thiểu sự ăn mòn do xói mòn (Erosion) tại góc cua.
  • **Ứng Dụng:** Được ưu tiên sử dụng trong hầu hết các hệ thống công nghiệp.
• **Cút Bán Kính Ngắn (Short Radius – SR):** Bán kính uốn cong bằng $1.0$ lần đường kính danh nghĩa ($R = 1D$).
  • **Ưu Điểm:** Tiết kiệm không gian lắp đặt, cần ít vật liệu hơn.
  • **Ứng Dụng:** Chỉ sử dụng khi không gian bị giới hạn nghiêm ngặt và tổn thất áp suất không phải là vấn đề quá lớn.

Tìm hiểu thêm về các tiêu chuẩn vật liệu thép không gỉ chống ăn mòn tại chuyên mục vật liệu kim loại của Inox Vi Thanh.

2. Ưu Điểm Kỹ Thuật Của Cút Hàn Inox

Cút hàn inox là giải pháp ưu tiên cho các hệ thống chịu áp lực và nhiệt độ cao, đòi hỏi sự bền vững vĩnh cửu.

2.1. Liên Kết Vĩnh Cửu và Độ Kín Khít Tuyệt Đối

• **Kết Nối Hàn Đối Đầu (Butt Weld):** Tạo ra mối nối đồng nhất và vững chắc nhất, loại bỏ hoàn toàn nguy cơ rò rỉ dưới áp suất cao hoặc nhiệt độ biến đổi. Đây là yêu cầu bắt buộc cho các đường ống hơi nóng, hóa chất hoặc dầu khí.
• **Chịu Áp Suất và Nhiệt Độ:** Khả năng chịu lực kéo, lực nén, và rung động cơ học vượt trội, phù hợp với các đường ống Schedule 40, 80 và cao hơn.

2.2. Khả Năng Chống Ăn Mòn Bền Vững

• **Vật Liệu Inox 304/316:** Đảm bảo phụ kiện không bị rỉ sét, ít bị tác động bởi sự ăn mòn hóa học, giúp kéo dài tuổi thọ hệ thống và duy trì chất lượng lưu chất, đặc biệt trong ngành thực phẩm và dược phẩm.

2.3. Tối Ưu Hóa Dòng Chảy LR

• **Giảm Tổn Thất Áp Suất:** Nhờ thiết kế bán kính uốn dài (LR), dòng chảy chuyển hướng dần dần, duy trì tốc độ và giảm thiểu tổn thất năng lượng do ma sát.

Tham khảo các tiêu chuẩn lắp đặt phụ kiện hàn từ Hiệp hội Dầu khí Hoa Kỳ (API).

3. Ứng Dụng Chuyên Biệt và Tiêu Chuẩn Lựa Chọn

Việc lựa chọn cút hàn cần dựa trên yêu cầu về áp suất, môi chất và không gian lắp đặt.

3.1. Lĩnh Vực Ứng Dụng Cốt Lõi

• **Ngành Điện và Năng Lượng:** Sử dụng trong hệ thống đường ống hơi, nước siêu nhiệt và ngưng tụ.
• **Dầu Khí và Lọc Hóa Dầu:** Trong các nhà máy lọc dầu và hóa chất nơi cần độ an toàn, chống rò rỉ tuyệt đối.
• **Hệ Thống Xử Lý Nước Lớn:** Các đường ống chính dẫn nước sạch hoặc nước thải công nghiệp.

3.2. Tiêu Chuẩn Lựa Chọn Quan Trọng

• **Độ Dày Thành (Schedule):** Phải đảm bảo cút hàn có độ dày thành (ví dụ: Schedule 40) đồng bộ với đường ống chính.
• **Bán Kính (LR vs SR):** Ưu tiên **LR** trừ khi bắt buộc phải tiết kiệm không gian. LR giúp giảm chi phí năng lượng và bảo trì lâu dài.
• **Vật Liệu:** Sử dụng **Inox 316** khi tiếp xúc với hóa chất hoặc môi trường biển/hải sản.

Tìm hiểu thêm về các loại phụ kiện đường ống công nghiệp khác tại chuyên mục phụ kiện ống của Inox Vi Thanh.

4. Thông Số Kỹ Thuật và Tiêu Chuẩn Chất Lượng

Cút hàn inox được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo khả năng tương thích và độ tin cậy.

4.1. Thông Số Kỹ Thuật Chủ Đạo

4.2. Lưu Ý Về Lắp Đặt Hàn

• **Chuẩn Bị Mối Hàn:** Bề mặt cút phải được làm sạch và vát mép đúng kỹ thuật để đảm bảo mối hàn xuyên thấu.
• **Căn Chỉnh:** Cần căn chỉnh chính xác góc và mặt phẳng để tránh tạo áp lực không cần thiết lên đường ống.
• **Kiểm Tra NDT:** Việc kiểm tra không phá hủy (NDT) mối hàn sau khi hoàn thành là bắt buộc đối với các hệ thống áp suất cao.

Tìm hiểu thêm về các quy trình kỹ thuật và tiêu chuẩn công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Cút Hàn Inox: Giải Pháp Chuyển Hướng Mạnh Mẽ và Đáng Tin Cậy

**Cút Hàn Inox** (Cút $90^{\circ}$ LR) là giải pháp tối ưu cho việc thay đổi hướng đi của đường ống, mang lại hiệu suất dòng chảy cao và độ bền vượt thời gian. Sự lựa chọn bán kính cút (LR/SR) và vật liệu (Inox 304/316) phải được cân nhắc kỹ lưỡng để đảm bảo an toàn, giảm thiểu tổn thất áp suất và tối ưu hóa chi phí bảo trì lâu dài cho toàn bộ hệ thống.
