Côn hàn thu inox 304 – Tiêu Chuẩn INOX VĨ THÀNH

**Côn Hàn Inox**, hay còn gọi là **Ống Giảm Hàn** hoặc **Inox Reducer**, là một phụ kiện đường ống thiết yếu được sử dụng để **kết nối hai đường ống có đường kính khác nhau** trong hệ thống. Chức năng chính của côn là giảm hoặc mở rộng kích thước đường ống một cách trơn tru, đảm bảo dòng chảy liên tục và giảm thiểu sự nhiễu loạn.

Với vật liệu **Inox** và phương pháp kết nối **Hàn Đối Đầu (Butt Weld)**, côn hàn mang lại liên kết vĩnh cửu, độ bền cơ học cao, khả năng chống ăn mòn và là giải pháp bắt buộc cho các hệ thống đường ống lớn, áp suất cao. Bài viết này, **Inox Vi Thanh** sẽ đi sâu vào sự khác biệt và ứng dụng chuyên biệt của hai loại côn chính: **Côn Đồng Tâm** và **Côn Lệch Tâm**.

1. Phân Biệt Côn hàn thu Đồng Tâm (Concentric) và Côn hàn thu Lệch Tâm (Eccentric)

Côn hàn inox được phân thành hai loại dựa trên vị trí của tâm đường ống sau khi thu nhỏ kích thước.

1.1. Côn Đồng Tâm (Concentric Reducer)

• **Đặc Điểm:** Tâm của đầu lớn và tâm của đầu nhỏ nằm trên **cùng một trục thẳng**. Hình dạng giống như một hình nón cụt.
• **Chức Năng:** Giảm kích thước đường ống trong các đường ống **đặt thẳng đứng (vertical)**, nơi trọng lực không ảnh hưởng đến dòng chảy hoặc không cần căn chỉnh đáy ống.
• **Ứng Dụng:** Phổ biến nhất trong các đường ống khí nén, khí gas hoặc các đường ống dẫn chất lỏng không yêu cầu xả cạn hoàn toàn.
• **Ưu Điểm:** Dễ dàng lắp đặt và tạo sự cân đối về mặt thẩm mỹ.

1.2. Côn Lệch Tâm (Eccentric Reducer)

• **Đặc Điểm:** Tâm của đầu lớn và tâm của đầu nhỏ **không nằm trên cùng một trục**, mà bị lệch đi một khoảng. Khi lắp đặt, một cạnh của côn (thường là cạnh đáy hoặc cạnh trên) được căn chỉnh thẳng hàng.
• **Chức Năng:** Được sử dụng trong các đường ống **đặt nằm ngang (horizontal)** để ngăn chặn sự tích tụ khí hoặc cặn bẩn.
• **Ứng Dụng:**
  • **Trong Đường Lỏng:** Lắp đặt với mặt phẳng (phần dưới) thẳng hàng để ngăn chất lỏng bị đọng lại ở phần côn.
  • **Trong Đường Khí/Hơi:** Lắp đặt với mặt phẳng (phần trên) thẳng hàng để ngăn túi khí (air pocket) hình thành ở điểm kết nối.
• **Ưu Điểm:** Tối ưu hóa việc xả cạn (drainage) và chống tích tụ khí (venting).

Tìm hiểu thêm về các tiêu chuẩn vật liệu thép không gỉ chống ăn mòn tại chuyên mục vật liệu kim loại của Inox Vi Thanh.

2. Ưu Điểm Kỹ Thuật Của Côn Hàn thu Inox

Việc sử dụng côn hàn inox mang lại độ bền vượt trội so với các loại côn nối ren hay nối clamp.

2.1. Liên Kết Hàn Vĩnh Cửu và Độ Kín Khít Cao

• **Chống Rò Rỉ Tuyệt Đối:** Kết nối hàn Đối Đầu (Butt Weld) tạo ra một mối nối đồng nhất, loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm chuyển tiếp kích thước, rất quan trọng đối với hệ thống hóa chất hoặc hơi nóng.
• **Chịu Áp Suất Tối Đa:** Khả năng chịu áp suất, nhiệt độ và lực căng cơ học vượt trội, đảm bảo an toàn cho các đường ống Schedule 40, 80 trở lên.

2.2. Vật Liệu Chống Ăn Mòn (Inox 304/316)

• **Độ Bền Hóa Học:** Inox 304 và 316 đảm bảo côn không bị rỉ sét, ít bị ăn mòn bởi môi trường xung quanh và lưu chất bên trong, từ nước sạch, nước thải cho đến hóa chất.
• **Tiêu Chuẩn Vệ Sinh:** Bề mặt nhẵn, ít có khe hở, dễ dàng cho quá trình vệ sinh, đặc biệt cần thiết cho ngành thực phẩm (sữa, bia) và dược phẩm.

2.3. Tối Ưu Hóa Dòng Chảy

• **Giảm Thiểu Rối Loạn:** Hình dạng côn trơn tru giúp dòng chảy chuyển tiếp kích thước một cách dần dần, giảm thiểu tối đa hiện tượng **tổn thất áp suất** (Pressure Drop) và **tạo xoáy (Turbulence)** so với việc giảm kích thước đột ngột.

Tham khảo các tiêu chuẩn lắp đặt phụ kiện hàn từ Hiệp hội Dầu khí Hoa Kỳ (API).

3. Ứng Dụng Chuyên Biệt Theo Loại Côn hàn thu

Việc lựa chọn giữa côn đồng tâm và côn lệch tâm ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của hệ thống.

3.1. Ứng Dụng Của Côn Đồng Tâm

• **Đường Ống Đứng (Vertical Lines):** Dùng để thu nhỏ hoặc mở rộng đường ống theo phương thẳng đứng (ví dụ: ống đứng bơm).
• **Đường Hút và Đường Xả Bơm:** Thường dùng côn đồng tâm để lắp đặt đầu hút/đầu xả của bơm nếu bơm không nằm sát đáy hoặc đỉnh bể.
• **Hệ Thống Khí Nén và Hơi Nóng:** Phổ biến trong các hệ thống khí gas, hơi nóng nơi không có chất lỏng đọng lại.

3.2. Ứng Dụng Của Côn Lệch Tâm

• **Đường Hút Bơm Nằm Ngang (Horizontal Pump Suction):** Côn lệch tâm thường được lắp đặt ở đầu hút bơm nằm ngang, với **mặt phẳng ở trên** để ngăn túi khí hình thành và giảm cavitation (xâm thực).
• **Đường Ống Lỏng Nằm Ngang:** Sử dụng với **mặt phẳng ở dưới** để đảm bảo quá trình xả cạn (drain) diễn ra hoàn toàn, ngăn chặn chất lỏng đọng lại, đặc biệt trong hệ thống vệ sinh CIP.
• **Băng Tải Khí Nén (Pneumatic Conveying):** Lắp đặt lệch tâm giúp giảm sự tích tụ vật liệu khô ở đáy đường ống.

Tìm hiểu thêm về các loại phụ kiện đường ống công nghiệp khác tại chuyên mục phụ kiện ống của Inox Vi Thanh.

4. Thông Số Kỹ Thuật và Tiêu Chuẩn Chất Lượng của côn hàn thu inox

Việc lựa chọn côn hàn inox cần dựa trên tiêu chuẩn vật liệu, độ dày thành và kích thước chính xác.

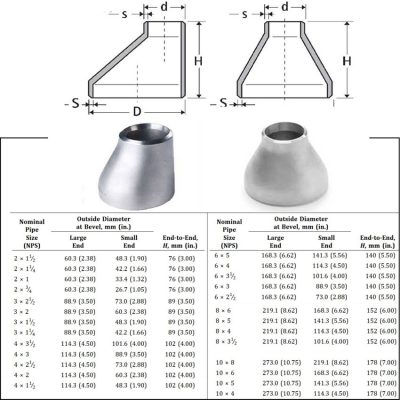

4.1. Thông Số Kỹ Thuật Chủ Đạo

4.2. Lưu Ý Về Lắp Đặt Hàn

• **Kỹ Thuật Hàn TIG/MIG:** Quá trình hàn cần được thực hiện bởi thợ có chứng chỉ để đảm bảo mối hàn xuyên thấu, bền vững, đặc biệt là mối hàn Đối Đầu.
• **Kiểm Tra Độ Thẳng:** Đối với côn lệch tâm, việc căn chỉnh mặt phẳng (trên hoặc dưới) thẳng hàng với đường ống là yếu tố then chốt cho hiệu suất.
• **Kiểm Tra Chất Lượng:** Sau khi hàn, nên kiểm tra bằng phương pháp không phá hủy (NDT) để xác nhận độ kín.

Tìm hiểu thêm về các quy trình kỹ thuật và tiêu chuẩn công nghiệp tại chuyên mục của chúng tôi.

5. Tóm Kết – Côn Hàn thu Inox: Giải Pháp Thu Kích Thước An Toàn và Tối Ưu Dòng Chảy

**Côn Hàn Inox** (Đồng Tâm và Lệch Tâm) là phụ kiện không thể thiếu để kết nối các đoạn ống có đường kính khác nhau trong mạng lưới công nghiệp. Sự lựa chọn chính xác giữa côn đồng tâm (đường ống đứng) và côn lệch tâm (đường ống nằm ngang) quyết định hiệu suất dòng chảy, ngăn ngừa sự tích tụ khí hoặc cặn bẩn. Với vật liệu Inox, bạn luôn đảm bảo độ bền, chống ăn mòn và độ an toàn cao nhất cho hệ thống của mình.
